| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | CE LM80 ROHS |
| Modelnummer: | 3030 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| naam: | SMD LED 3030 witte kleur | ingangsspanning (V): | 36V |
|---|---|---|---|
| Lichtstroom (lm): | 170-180lm | Stroom: | 1W |
| GDT: | 2700K 3000K 6000K | Garantie (Jaar): | 2 jaar |
| Werktijd (uren): | 20000 | Kleurweergave-index (Ra): | 80 |
| Bedrijfstemperatuur (℃): | -40-85 | Sollicitatie: | sportschool licht |
| Markeren: | 36v smd 3030 leidde spaander,LEIDENE van SMD 3030 Spaander,3030 hoge machts geleide spaander |
||
Toepassing introductie:
Een lichtgevende diode (LED) straalt licht uitdoor een voorwaartse stroom toe te passen op de pn-overgang van een samengestelde halfgeleider.Wanneer voorwaartse stroom door de lichtgevende diode gaat, bewegen dragers (elektronen en gaten).

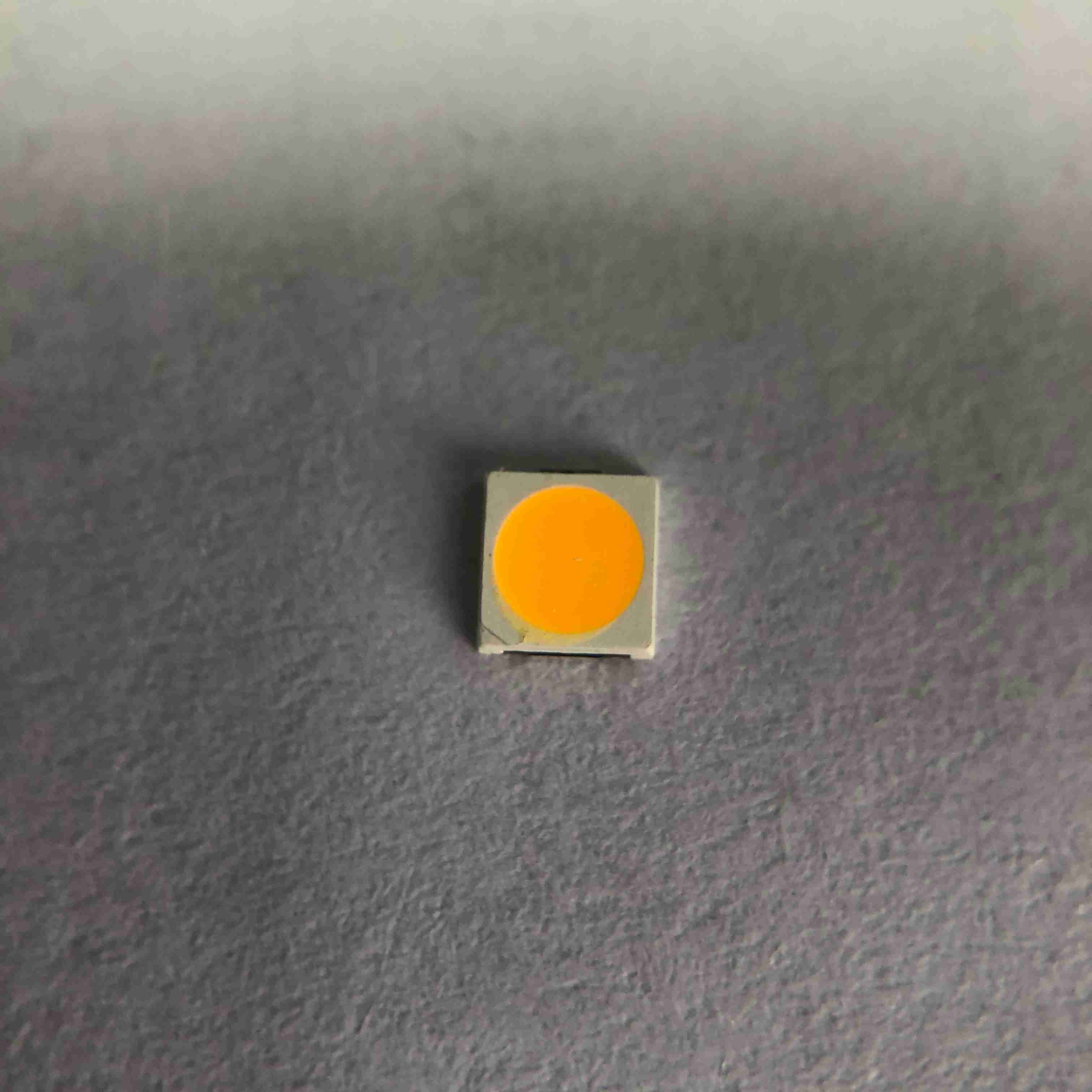

Hoog lumen 36V 30MA 180lm 3030 PPT SMD LED-SCHIP GEBRUIKT VOOR GYMNASTIEKLAMP EN SPORTLAMP
Snelle details:
| Ingangsspanning (V): | 36V |
| Garantie (Jaar): | 2 jaar |
| Type: | Smd Led-chip 3030 |
| Verlichtingsoplossingen: | Ontwerp van verlichting en circuits |
| Lichtopbrengst (lm/w): | 180lm |
| Levensduur (uren): | 50000 |
| Werktijd (uren): | 20000 |
| Spaandermateriaal: | INGAAN |
| Kleur uitzenden: | Warm Wit/Natuurlijk Wit/KOEL WIT |
| Stroom: | 1W |
| Kijkhoek (°): | 120 graden |
| Kleurweergave-index (Ra): | 80 |
| Kleurtemperatuur: | 2700-6500K |
| Plaats van herkomst: | Suzhou, Jiangsu |
| Sollicitatie: | Sportschool licht |
| Pakkettype: | Suface Mount-pakket |
| Voorwaartse stroming: | 30 MA |
| Maat: | 3.0*3.0*0.7mm |
| Inpakken: | 4000 stuks/rol |
Productspecificatie:
Pakketstructuur:
Absolute maximale beoordelingen:
| Item | Symbool | Absolute maximale beoordelingen | Eenheid |
| Voorwaartse stroming | ALS | 30 | mA |
| Omgekeerde spanning | Vr | 5 | V |
| Gepulseerde voorwaartse stroom | IFP* | 30 | mA |
| Vermogensdissipatie | PD | 0,5 | W |
| Bedrijfstemperatuur | BOVENKANT | -40~85 | ℃ |
| Bewaar temperatuur | TST | -40~85 | ℃ |
| Elektrostatische ontlading | ESD | 2000(HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LED Thermische weerstand | Rechts sj | 33 | ℃/W |
LED-betrouwbaarheidstestlijst:
| Testartikel | Test voorwaarden | Standaard | Aantal (stuks) | Ac/Re |
| levenstest | 25 ℃, 1000 uur bij 30 mA | / | 20 | 0/1 |
| Hoge temperatuur | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Lage temperatuur | -40 ℃, 1000 uur bij 30 mA | / | 20 | 0/1 |
| Warmte met hoge luchtvochtigheid |
85 ℃, 85% RV, 1000 uur bij 30 mA |
/ | 20 | 0/1 |
| Opslag bij lage temperatuur | -40 ℃, 1000 uur |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100 ℃, 1000 uur |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuur Cyclus | (-40'C 30mins --25'C (5mins)--100'C (30mins), Temp veranderende snelheid: 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische schok | -40'C (15mins) --100'C (15mins), veranderende tijd <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Puls Levensduur Test
|
Tp=1ms,DC=0,1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| ESD-test(HBM) | 2000V, 200V/Stap, Vooruit & Achteruit Test beide 3 keer |
AEC (Q101-001) |
20 | 0/1 |
| Soldeerweerstand |
260 ± 5 ℃, 10S, 3 keer Voorbehandeling 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV verval |
260 ± 5 ℃, 10S, 1 keer Voorbehandeling 30 ℃, 70% RH, 168 uur |
/ | 20 | 0/1 |
| Beoordelingscriteria | ||||
| Doorlaatspanning VF | VFMax-verhoging < 1,1x | |||
| Keerstroom IR | IR Max-toename < IRmax | |||
| Lichtsterkte IV | IV Verval < 40% | |||
|
※Soldeervermogen testcriteria: dekking is niet minder dan 95% Opmerking: de meting moet worden uitgevoerd nadat de geteste monsters zijn teruggebracht naar normale omgevingsomstandigheden (doorgaans na twee uur). |
||||
Verpakking:
waarschuwingen:
Het ingekapselde materiaal van de LED's is siliconen.Daarom hebben de LED's een zacht oppervlak op de
Top van pakket.De druk op het bovenoppervlak is van invloed op de betrouwbaarheid van de LED's.Er moeten voorzorgsmaatregelen worden genomen om de sterke druk op het ingekapselde deel te voorkomen.Dus wanneer u het oppakmondstuk gebruikt, moet de druk op de siliconenhars goed zijn.
Soldeerbout :
Bij handmatig solderen moet de temperatuur van het strijkijzer gedurende 3 seconden lager zijn dan 300 ℃
Het handsoldeer mag slechts één keer worden gedaan
SMT Reflow-soldeerinstructies SMT:
Reflow-solderen mag niet vaker dan twee keer worden gedaan
Tijdens het solderen de LED's niet belasten tijdens het verwarmen
Het aanbevolen reflow-soldeerprofiel is als volgt
Productproces:
