| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | IEC60810，AEC-Q102 |
| Modelnummer: | 2720 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 40KK PER MAAND |
| Naam: | SMD LEIDDE ROOD 2720 | λd: | 612-630nm |
|---|---|---|---|
| Macht: | 0.81W | nput Voltage (V): | 2V |
| Lichtstromen (lm): | 33-97lm | Garantie (Jaar): | 2 jaar |
| Werktijden (uren): | 20000 | Werkende temperatuur (℃): | -40-85 |
| Markeren: | spaander 2720 aan boord van geleid,de spaander van 350ma Smd aan boord van geleid,2720 smd geleide spaandervervanging |
||

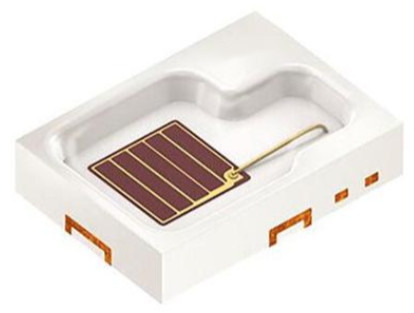

2V 350MA 0.81W 2720 VAN DE DE SPAANDERvijand VAN 33-97LM 612-630NM DE SMD GELEIDE AUTOMOBIELverlichting
2720 zijn een zeer krachtige en betrouwbare LEIDEN verpakkend product. Zijn opmerkelijke voordelen zijn hoge helderheid, lage thermische weerstand en goede thermische stabiliteit. De unieke stabiliteit van de temperatuurcyclus. Het deel van het loodkader wordt geoptimaliseerd voor de thermische uitbreidingscoëfficiënt van de kringsraad om de hoge stabiliteit van het lassenpunt te verzekeren.
Pakket: De epoxyharspakket van SMD
Typische straling: 120 °
De rang van de corrosieweerstand: 3B
Automobiele certificatie: iec60810, aec-q102
ESD niveau 3b, 2 kV, 2 kV
Afmetingen: 2.75 x 2,0 x 0,6 mm
wandelgalerijgrootte (vooral hoogte)
De beste thermische weerstandsrang is geschikt voor middelhoogvermogenapparaten
Panchromatisch spectrum
8-kleur opties, hoge algemene prestaties
Sterke flexibiliteit en vrij ontwerp
Het eerste product op de markt om veelvoudige machtsniveaus in één pakketgrootte te realiseren
De industrie ervarenst in een oplossing van de pakketgrootte
De twee kleuren van rood en super rood hebben dubbele functies van scheiding
Interne verlichting (zoals aangetoond in het milieudiagram)
signaal
nachtvisie
LEIDEN hoofd op beeldschermsysteem en laser
Maximumclassificaties
De Waarden van het parametersymbool
|
Werkende Temperatuur Bovenkant min. max. |
-40 °C 125 °C |
|
Opslagtemperatuur Tstg min. max. |
-40 °C 125 °C |
| Verbindingstemperatuur Tj max. | 150 °C |
| Verbindingstemperatuur voor korte tijd applications* Tj max. | 175 °C |
|
Voorwaartse stroom ALS min. T = 25 °C max. |
10 mA 500 mA |
|
Schommelingsstroom IFS max. t ≤ 10 µs; D = 0,005; TS = 25 °C |
1500 mA |
|
Omgekeerd voltage 2): VR VR max. T = 25 °C |
12 V |
|
ESD weerstaat voltage acc. aan ANSI/ESDA/JEDEC js-001 (HBM, Klasse 2) VESD |
2 kV |
Het middenleven (L70/B50) voor Tj = 175°C is 100h.
Kenmerken
ALS 350 mA; TS = 25 °C
De Waarden van het parametersymbool
| Piekgolflengte | λpeak type. 630 NM |
|
Dominante Golflengte 3) ALS = 350 mA |
min. 612 NM λdom type. 621 NM max. 630 NM |
| Spectrale Bandbreedte bij 50% maximum Irel, | ∆λ type. 18 NM |
| Het bekijken hoek bij 50% Iv | 2φ type. 120 ° |
|
Voorwaarts Voltage 4) ALS = 350 mA |
min. 2.0 v VF type. 2.3 v max. 2.6 v |
|
Omgekeerde stroom 2) VR = 12 V |
IRL type. 0,01 µA max. 10 µA |
| Echte thermische weerstandsverbinding/solderpoint 5) | Echte Rthjs type. 13.0 K/W max. 16.0 K/W |
| Elektro thermische weerstandsverbinding/solderpoint 5) met efficiency ηe = 30% |
Rthjs elec type. 9.1 K/W max. 11.2 K/W |
Helderheid
Groepen
Groep
Lichtstromen 1
I = 350 mA
| lm 33 | lm 39 | CD 12 |
| lm 39 | lm 45 | CD 14 |
| lm 45 | lm 52 | CD 16 |
| lm 52 | lm 61 | CD 19 |
| lm 61 | lm 71 | CD 22 |
| lm 71 | lm 82 | CD 25 |
| lm 82 | lm 97 | CD 30 |
| 2.00 V | 2.15 V |
| 2.15 V | 2.30 V |
| 2.30 V | 2.45 V |
| 2.45 V | 2.60 V |
Golflengtegroepen
Groep
Dominante Golflengte 3)
ALS = 350 mA
| 612 NM | 616 NM |
| 616 NM | 620 NM |
| 620 NM | 624 NM |
| 624 NM | 627 NM |
| 627 NM | 630 NM |
Relatieve Spectrale Emissie
Φrel = F (λ); ALS = 350 mA; TS = 25 °C
Stralingskenmerken
= F (ϕ); S 25 °C
Dimensionale Tekening
Terugvloeiing het Solderen Profiel
Het product leeft op MSL-Niveau 2 acc na. aan JEDEC j-std-020E
Van de het Symbool de Pb-Vrije (SnAgCu) Assemblage van de profieleenheid Eigenschap
Minimumaanbevelingsmaximum
|
Helling-op tarief aan preheat*) 2 25 °C aan 150 °C |
3 | K/s | ||
|
tS 60 100 T aan T |
120 | s | ||
|
|
3 | K/s | ||
| Liquidustemperatuur T 217 | °C | |||
| Tijd boven tL van de liquidustemperatuur 80 | 100 | s | ||
| Piektemperatuur T 245 | 260 | °C | ||
|
Tijd binnen 5 °C van de gespecificeerde piek temperatuur TP - 5 K |
30 | s | ||
|
Helling-versla rate* 3 T aan 100 °C |
6 | K/s | ||
|
Tijd 25 °C aan TP |
480 | s |
Alle die temperaturen verwijzen naar het centrum van het pakket, op de bovenkant van de berekening DT/Dt wordt gemeten van de componenten * helling: Dt max. 5 s; vervulling voor de gehele t-Waaier
