| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 5730 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD LEIDDE 5730 | GDT: | 6500k 3000k 4000k |
|---|---|---|---|
| Lichtstromen (lm): | 65-70lm | Toepassing: | Ijskastlicht |
| Macht: | 150mA | nput Voltage (V): | 3V |
| Garantie (Jaar): | 2 jaar | Werktijden (uren): | 20000 |
| Werkende temperatuur (℃): | -40-85 | Het bekijken Hoek (°):: | 120 |
| Markeren: | 3V 5730 leidde spaander,150MA 5730 leidde spaander,5730 geleid spaander licht |
||
Toepassingsinleiding:
De bol gebruikt leiden als lichtbron, en er is geen infrarode) component van IRL (in het spectrum wanneer leiden licht uitzendt, en de algemene structuur keurt een professioneel ontworpen structuur van de hittedissipatie goed. De temperatuur tijdens normale bedrijfsvoering is slechts 40-60 ℃. Zelfs als het wijd wordt gebruikt, is het veel lager dan dat geproduceerd door gewone bollen en energy-saving lampen. Als het in de zomer die is, zal het beduidend de werkbelasting en tijd van koelingsmateriaal verminderen, met het verschil in macht (bedrijfsvoering) wordt de gecombineerd, dientengevolge, de relatieve vermindering van machtsconsumptie bewaart uitgaven, en definitief wijst op de energie - besparing van de bol.

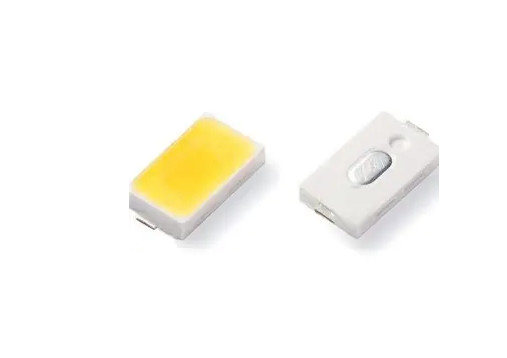

5730 LEIDENE van 3V 150MA SMD spaander 6000-6500k 65-70lm voor licht van de koelkast het lichte Ijskast
Snelle details:
| Inputvoltage (V): | 3V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 2835 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 140lm/w |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | 10000-15000k |
| Macht: | 0.5w |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeven: | 80 |
| Verpakkingszak: | 220*240nm |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | GELEIDE STROOK |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 150MA |
| Grootte: | 5.7*3*0.75mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:

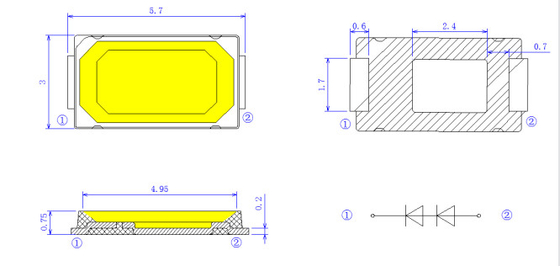

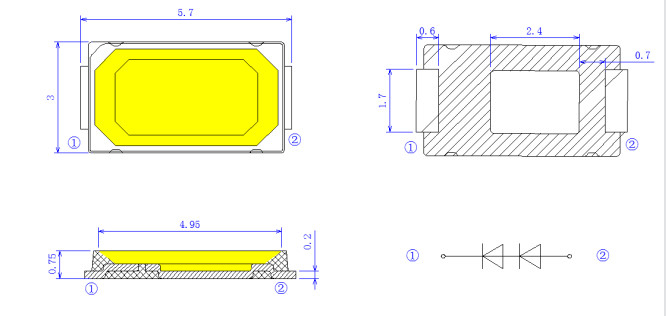

Pakketstructuur
Absolute Maximumclassificaties
| Punt | Specificatie | Materiaal | Hoeveelheid |
| Spaander | InGaN | InGaN | 1 in 1 |
| Reflector | Wit | PPA | |
| Kader | C2680 | Silver-Plated Koper | |
| Gouden draad | 0.8mil | Legering | |
| Fosfoor | wit | Yellom | |
| Encapsulant | MilkyWhite | Hars | |
| Dragerband | Volgens EIA 481-1A bril | Geleidende zwarte band | 4000pcs per spoel |
| Spoel | Volgens EIA 481-1A bril | Geleidende zwarte | 4000pcs per spoel |
| Etiket | Repsnnorm | Document | |
| Verpakkingszak | 220x240mm | Aluminium gelamineerde zak geen-ritssluiting | Één spoel één zak |
| Karton | Repsnnorm | Document | Niet-gespecificeerd |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Oordeelcriteria | ||||
| Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
| Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
| Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
||||
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
