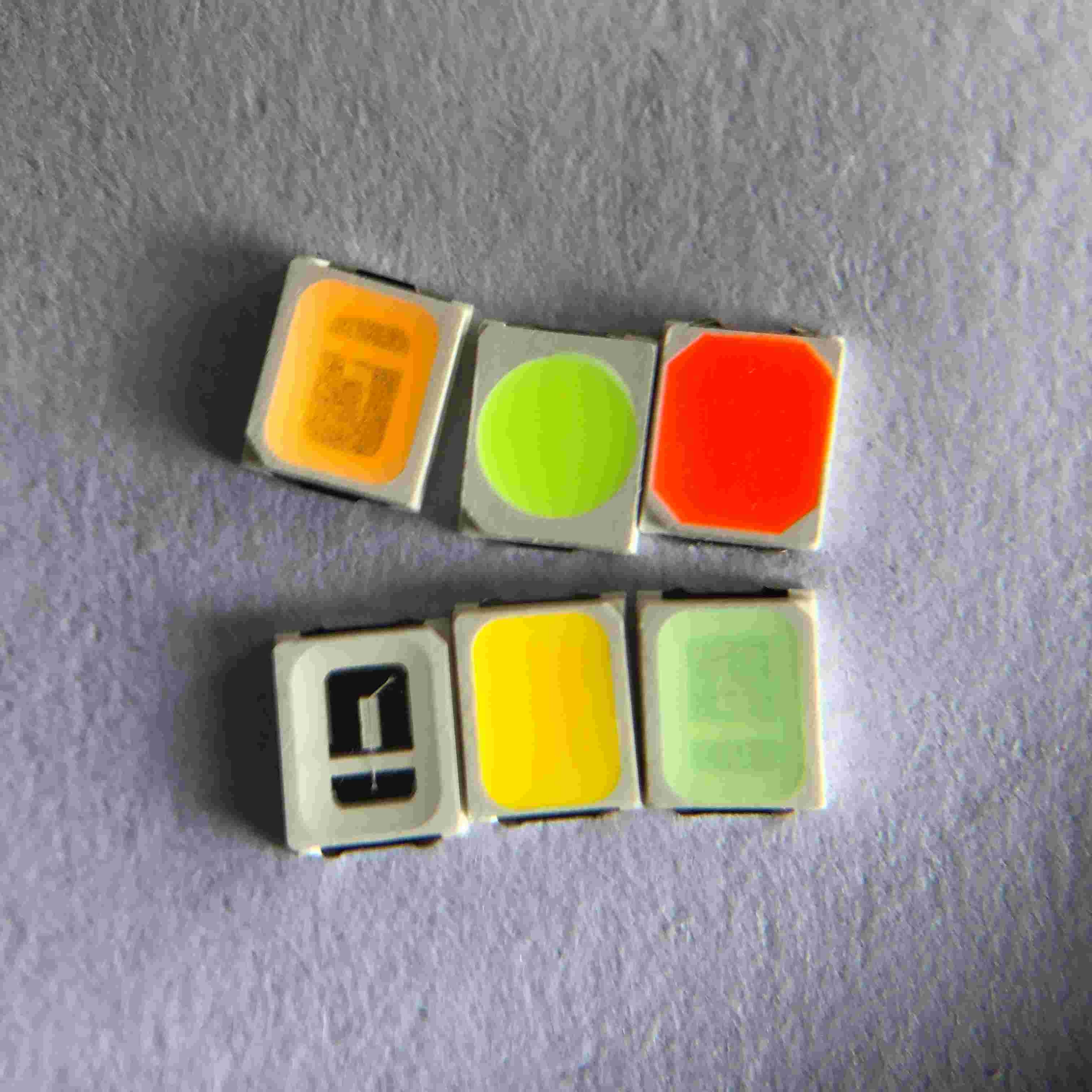

Naam: | SMD-LEIDENE 2835 rode kleur | nput Voltage (V): | 50-54V |
---|---|---|---|
Toepassing: | Kettingssupermarkten, winkelcomplexxen | Macht: | 20MA |
(NM): | 457-460nm | Lichtstromen (lm): | 130-140lm |
Garantie (Jaar): | 2 jaar | Werktijden (uren): | 20000 |
Werkende temperatuur (℃): | -40-85 | Het bekijken Hoek (°):: | 120 |
Hoog licht: | Rode LEIDENE Strookspaander,54v LEIDENE Strookspaander,geleide 2835 kweken lichte spaanders |
Toepassingsinleiding:
Met lange levensuur
De neonlichten hebben een levensduur van meer dan 10000 uren op de voorwaarde van ononderbroken verrichting en ononderbroken elektriciteit, die moeilijk om door een andere elektrische lichtbron is te bereiken.
Flexibel en divers
De T.L.-buis wordt gemaakt van glazen buis. Na vuren, kan de glazen buis in om het even welke vorm worden gebogen en heeft grote flexibiliteit. Door verschillende types van buizen te selecteren en hen te vullen met verschillende inerte gassen, kan de T.L.-buis kleurrijk en veelkleurig licht krijgen.
De hoge helderheid smd leidde 2835 rode groenachtig blauw van 54v voor winkelcomplex, tekenlicht, doosverlichting
Snelle details:
Inputvoltage (V): | 50-54V |
Garantie (Jaar): | van 2 jaar |
Type: | Smd Geleide Spaander 2835 |
De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
Lichtgevende Doeltreffendheid (lm/w): | lm 30-35 /130-140LM van 15-20lm/ |
Levensduur (uren): | 50000 |
Werktijden (uren): | 20000 |
Chip Material: | INGAN |
Het uitzenden van Kleur: | RGB |
Macht: | 1w |
Het bekijken Hoek (°): | 120 Graad |
Kleur die Index (Ra) teruggeven: | 80 |
Verpakkingszak: | 220*240nm |
Plaats van Oorsprong: | Suzhou, jiangsu |
Toepassing: | Huwelijksstudio, huisdecoratie |
Pakkettype: | Suface zet Pakket op |
Voorwaartse Stroom: | 20MA |
Grootte: | 2.8*3.5*0.65mm |
Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Absolute Maximumclassificaties:
Punt | Symbool | Absolute Maximumclassificaties | Eenheid | |
Voorwaartse Stroom | ALS | 150 | mA | |
Omgekeerd Voltage | Vr | 5 | V | |
Gepulseerde vooruit Stroom | IFP* | 180 | mA | |
Machtsdissipatie | PD | 0,5 | W | |
Werkende Temperatuur | BOVENKANT | -40~85 | ℃
|
|
Opslagtemperatuur | TST | -40~85 | ℃ | |
Elektrostatische Lossing | ESD | 2000 (HBM) | V | |
Verbindingstemperatuur | Tj | 120 | ℃ | |
LEIDENE Thermische weerstand | Rth s-j | 28 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest:
Testpunt |
Beproevingsomstandigheden |
Norm |
Qty (PCs) |
Ac/Re |
Het levenstest |
25℃, 1000Hours@150mA |
/ |
20 |
0/1 |
Op hoge temperatuur |
85℃, 1000Hours@150mA |
/ |
20 |
0/1 |
Lage Temperatuur |
-40℃, 1000Hours@150mA |
/ |
20 |
0/1 |
Hoge Vochtigheidshitte |
85℃, 85% relatieve vochtigheid, 1000Hours@150mA |
/ |
20 |
0/1 |
Lage Temperatuuropslag |
-40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
0/1 |
Opslag op hoge temperatuur |
100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
0/1 |
Temperatuurcyclus |
(-40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 |
0/1 |
Thermische Schok |
-40 ' C (15mins) --100 ' C (15mins), veranderende tijd<5mins> |
Mil-std-202G |
20 |
0/1 |
De Test van het impulsleven |
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
ESD Test (HBM) |
2000V,200V/Step, door:sturen & keren Test om beide 3times |
AEC (Q101-001) |
20 |
0/1 |
Het solderen Weerstand |
260±5℃, 10S, 3keer Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
0/1 |
Terugvloeiing IV Bederf |
260±5℃, 10S, 1keer Voorbehandeling 30℃, 70%RH, 168Hours |
/ |
20 |
0/1 |
Oordeelcriteria |
||||
Voorwaarts Voltage VF |
VF-maximum-Verhoging <>1.1x |
|||
Omgekeerd Huidig IRL |
De maximum-Verhoging van IRL < IRmax=""> |
|||
Lichtgevende Intensiteit IV |
IV Bederf < 40=""> |
|||
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
