| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 2835 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD LEIDDE 2835 | nput Voltage (V): | 3v |
|---|---|---|---|
| Lichtstromen (lm): | 65-70lm/70-75LM | Kleur die Index (Ra) teruggeeft:: | 70 80 90 95 |
| GDT: | 2700K 3000K 4000K 6500k | Garantie (Jaar): | 2 jaar |
| Toepassing: | de Lamp van de huisdecoratie | Macht: | 150mA |
| Werktijden (uren): | 20000 | Werkende temperatuur (℃): | -40-85 |
| Het bekijken Hoek (°):: | 120 | Materiaal:: | Koperbase+gold Draad |
| Markeren: | 70LM LEIDENE Lichte Spaander,6500K LEIDENE Lichte Spaander,6500K warme witte geleide spaander |
||
Toepassingsinleiding:
De bollamp is een nieuw type van energy-saving lamp om de traditionele gloeiende bol te vervangen. De traditionele gloeilamp (wolframgloeilamp) heeft hoog energieverbruik en korte levensduur. In het milieu van globale brontekort, is het geleidelijk aan verboden door overheden. Dan is het alternatieve product elektronische energy-saving lamp. Hoewel de elektronische energy-saving lamp het energy-saving effect verbetert, is het strijdig met de algemene tendens van milieubescherming toe te schrijven aan het gebruik van vele zwaar metaalelementen die het milieu verontreinigen. Met de snelle ontwikkeling van LEIDENE technologie, is de LEIDENE verlichting geleidelijk aan de beste keus voor nieuwe groene verlichting geworden. Leiden is veel superieur aan traditionele verlichtingsproducten in termen van lichtgevend principe, energie - besparing en milieubescherming.

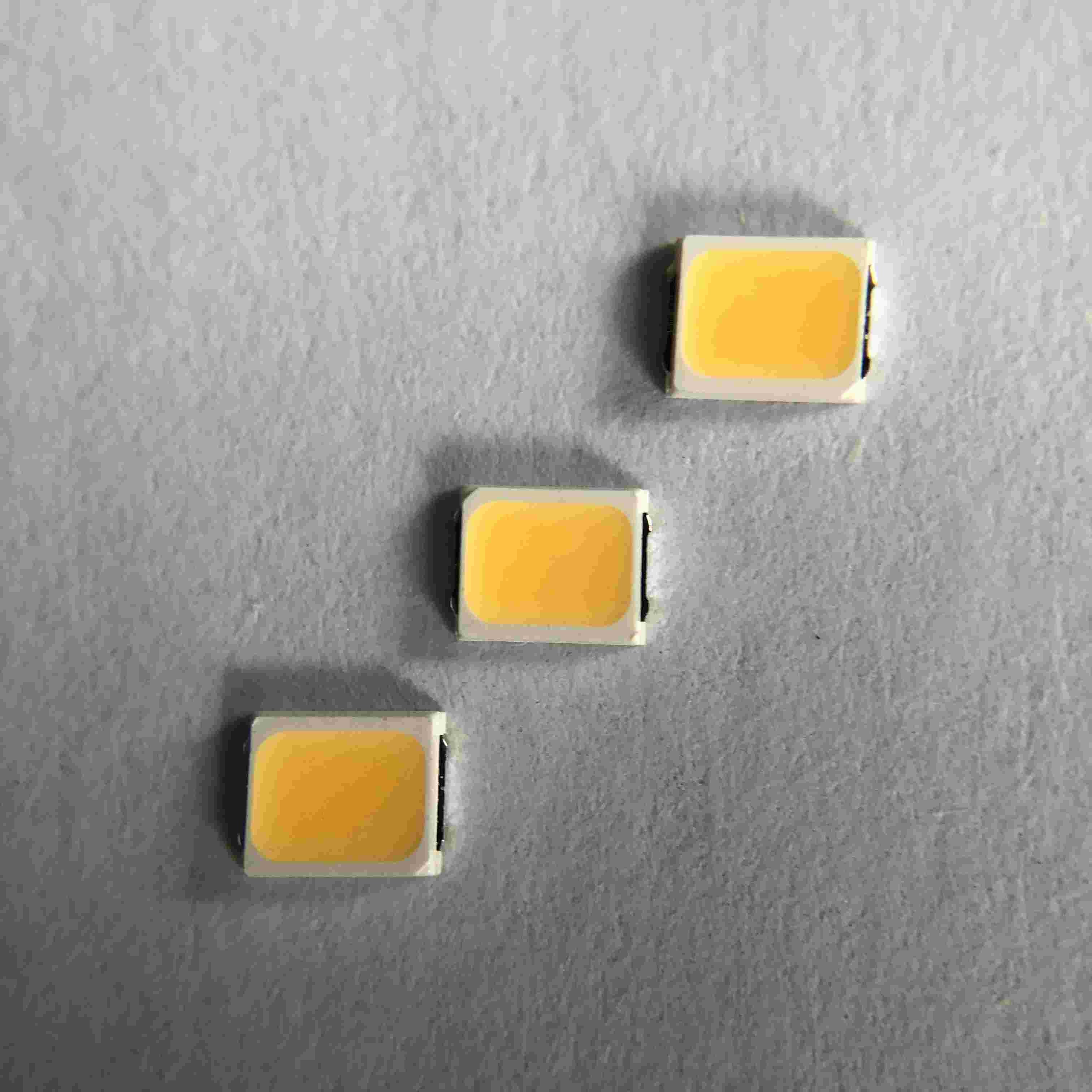

Verlichting de van hoofd hoog rendement3v 150MA 2835 65-70LM 6500K PCT SMD van CHIP Strip Supermall Hotel
Snelle details:
| Inputvoltage (V): | 3V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 2835 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 150lm/w |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | 2700-6500K |
| Macht: | 0.5W |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeeft: | 80 |
| Verpakkingszak: | 220*240nm |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | GELEIDE STROOK |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 150MA |
| Grootte: | 2.8*3.5*0.65mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur
Absolute Maximumclassificaties
| Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
| Voorwaartse Stroom | ALS | 150 | mA |
| Omgekeerd Voltage | Vr | 5 | V |
| Gepulseerde vooruit Stroom | IFP* | 180 | mA |
| Machtsdissipatie | PD | 0,5 | W |
| Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
| Opslagtemperatuur | TST | -40~85 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LEIDENE Thermische weerstand | Rth s-j | 33 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Oordeelcriteria | ||||
| Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
| Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
| Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
||||
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
