Geoptimaliseerd voor smalle lichte gids en backlight toepassingen. Het silicone, het volumeafgietsel en de LEIDENE van de volumezender spaander verstrekken eenvormige stralingswijze.
Vlakke en compacte grootte, goede lichte gidskoppeling
Brede waaier van kleurentemperatuur: 10000K ~ 2000 K
De grootte van het de industrie standaardpakket
Pakket: De epoxyharspakket van SMD
Typische straling: 120 ° (Lambert zender)
Kleur: CX = 0,28, CY = 0,26 (volgens de norm van Cie 1931 (●multi fluorescent wit))
CRI: minimum 80
ESD: 3 kV (overeenkomstig ANSI/van ESDA/van JEDEC js-001 norm (HBM, klasse 3b))

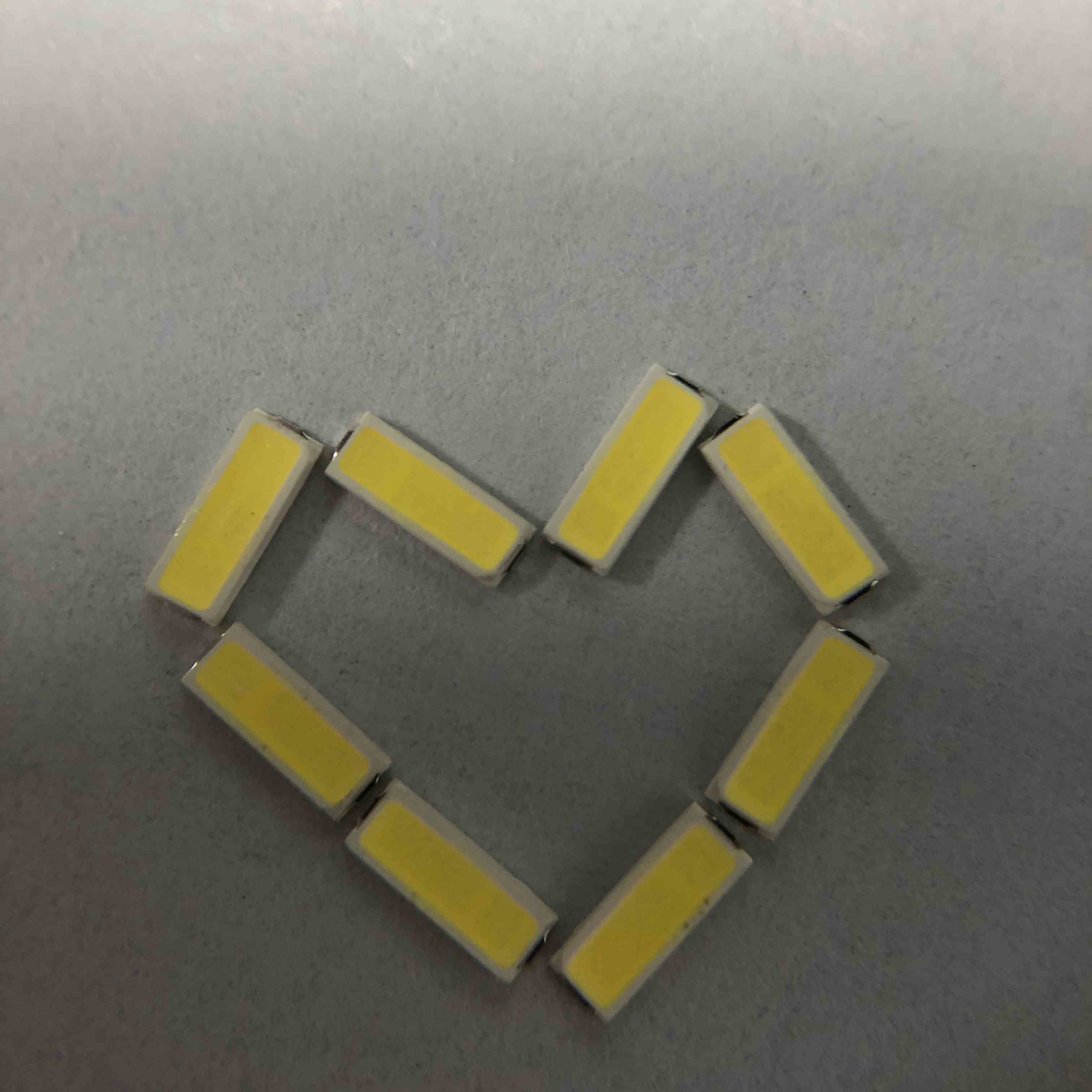

3V 60MA 0.2W 4014 van hoofd PCT SMD van 26-28LM de witte lichte binnenverlichting van CHIP For
Snelle details:
| Inputvoltage (V): |
3V |
| Garantie (Jaar): |
van 2 jaar |
| Type: |
Smd Geleide Spaander 4014 |
| De dienst van verlichtingsoplossingen: |
Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): |
150lm/w |
| Levensduur (uren): |
50000 |
| Werktijden (uren): |
20000 |
| Chip Material: |
INGAN |
| Het uitzenden van Kleur: |
10000-20000K |
| Macht: |
0.36W |
| Het bekijken Hoek (°): |
120 Graad |
| Kleur die Index (Ra) teruggeven: |
70 |
| Verpakkingszak: |
220*240nm |
| Plaats van Oorsprong: |
Suzhou, jiangsu |
| Toepassing: |
GELEIDE STROOK |
| Pakkettype: |
Suface zet Pakket op |
| Voorwaartse Stroom: |
120MA |
| Grootte: |
4.0*1.4*0.65mm |
| Verpakking: |
4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur
Absolute Maximumclassificaties
| Punt |
Symbool |
Absolute Maximumclassificaties |
Eenheid |
| Voorwaartse Stroom |
ALS |
120 |
mA |
| Omgekeerd Voltage |
Vr |
5 |
V |
| Gepulseerde vooruit Stroom |
IFP* |
80 |
mA |
| Machtsdissipatie |
PD |
0,2 |
W |
| Werkende Temperatuur |
BOVENKANT |
-40~85 |
℃ |
| Opslagtemperatuur |
TST |
-40~85 |
℃ |
| Elektrostatische Lossing |
ESD |
2000 (HBM) |
V |
| Verbindingstemperatuur |
Tj |
120 |
℃ |
| LEIDENE Thermische weerstand |
Rth s-j |
13 |
℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest
|
Testpunt
|
Beproevingsomstandigheden
|
Norm
|
Qty (PCs)
|
Ac/Re
|
|
Het levenstest
|
25℃, 1000Hrs@120mA
|
/
|
20
|
0/1
|
|
Op hoge temperatuur
|
85℃, 1000Hrs@120mA
|
/
|
20
|
0/1
|
|
Lage Temperatuur
|
-40℃, 1000Hrs@120mA
|
/
|
20
|
0/1
|
|
Hoge Vochtigheidshitte
|
85℃, 85%-relatieve vochtigheid,
1000Hrs@120mA
|
/
|
20
|
0/1
|
|
Lage Temperatuuropslag
|
-40℃, 1000Hours
|
JEITA ED-4701
200 202
|
20
|
0/1
|
|
Opslag op hoge temperatuur
|
100℃, 1000Hours
|
JEITA ED-4701
200 201
|
20
|
0/1
|
|
Temperatuurcyclus
|
(- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min)
|
JEITA ED-4701
100 105
|
20
|
0/1
|
|
Thermische Schok
|
-40 ' C (15mins) --100 ' C (15mins), veranderende tijd<5mins>
|
Mil-std-202G
|
20
|
0/1
|
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150 mA
|
/
|
20
|
0/1
|
|
ESD Test (HBM)
|
2000V,200V/Step, door:sturen & keren Test om beide 3times
|
AEC
(Q101-001)
|
20
|
0/1
|
|
Het solderen Weerstand
|
260±5℃, 10S, 3keer
Voorbehandeling 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20
|
0/1
|
|
Terugvloeiing IV Bederf
|
260±5℃, 10S, 1keer
Voorbehandeling 30℃, 70%RH, 168Hours
|
/
|
20
|
0/1
|
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
