| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 5730 |
| Min. bestelaantal: | 4000pcs |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| naam: | SMD-LED 5730 | GDT: | 6500k 3000k 4000k |
|---|---|---|---|
| Lichtstroom (lm): | 65-70lm | Sollicitatie: | scanner licht |
| Stroom: | 150mA | ingangsspanning (V): | 3V |
| Garantie (Jaar): | 2 jaar | Werktijd (uren): | 20000 |
| Kijkhoek (°):: | 120 | Bedrijfstemperatuur (℃): | -40-85 |
| Markeren: | 3V 150MA SMD 5730-chips,6500k 5730 led-chips,podiumeffect licht 5730 led-chips |
||

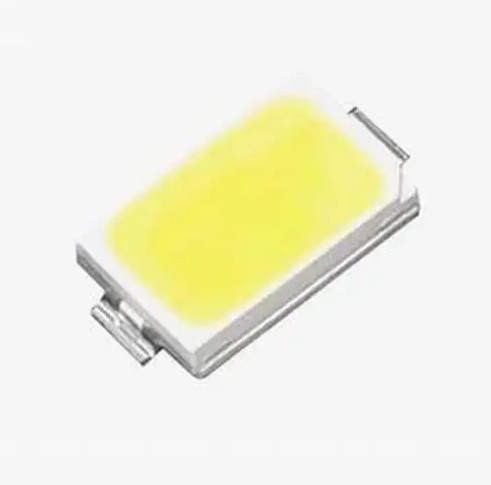

3V 150MA SMD 5730 Spaandert 6000-6500k 65-70lm voor Stadiumeffect Licht
Applicatie introductie:
De meeste podiumeffectlichten zijn dia's, groot en helder, en het principe is hetzelfde als dat van algemene dia's.Wanneer bewegende projectie gewenst is, wordt gebruik gemaakt van een speciale projectieschuif.Er zijn veel soorten podiumeffectlichten.Er zijn bijvoorbeeld luchtdia's met verschillende achtergronden in de lucht, dia's met ondertiteling die worden gebruikt voor tekstuele beschrijvingen bij dramavoorstellingen, dia's met draaitafel waarop speciale effecten te zien zijn zoals bewegende wolken, golven en rode vlaggen, dia's met stromend water die microgolfgolven laten zien en bliksemeffecten, regen- en sneeuweffecten, draaischijfeffecten, dubbele ringeffecten, enz

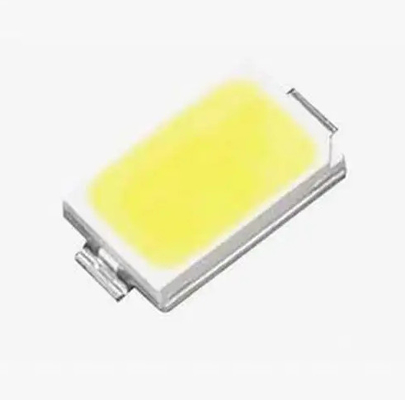

5730 3V 150MA SMD LED-chip 6000-6500k 65-70lm voor podiumeffect licht
Snelle details:
| Ingangsspanning (V): | 3V |
| Garantie (Jaar): | 2 jaar |
| Type: | Smd Led-chip 5730 |
| Verlichtingsoplossingen: | Ontwerp van verlichting en circuits |
| Lichtopbrengst (lm/w): | 140lm/w |
| Levensduur (uren): | 50000 |
| Werktijd (uren): | 20000 |
| Spaandermateriaal: | INGAAN |
| Kleur uitzenden: | 10000-15000k |
| Stroom: | 0,5 W |
| Kijkhoek (°): | 120 graden |
| Kleurweergave-index (Ra): | 80 |
| Zak inpakken: | 220*240nm |
| Plaats van herkomst: | Suzhou, Jiangsu |
| Sollicitatie: | LODEN STRIP |
| Pakkettype: | Suface Mount-pakket |
| Voorwaartse stroming: | 150MA |
| Maat: | 5.7*3*0.75mm |
| Inpakken: | 4000 stuks/rol |
Productspecificatie:
Pakketstructuur
Absolute maximale beoordelingen
| Item | Specificatie | Materiaal | Hoeveelheid |
| Chip | InGaN | InGaN | 1 op 1 |
| Reflector | Wit | PPA | |
| Kader | C2680 | Verzilverd koper | |
| Gouden draad | 0,8 miljoen | Legering | |
| Fosfor | wit | Geel | |
| Inkapselend middel | Melk wit | Hars | |
| Draagband | Volgens EIA 481-1A specificaties | Geleidende zwarte tape | 4000 stuks per rol |
| Haspel | Volgens EIA 481-1A specificaties | Geleidend zwart | 4000 stuks per rol |
| Label | Repsn-standaard | Papier | |
| Zak inpakken | 220x240mm | Aluminium gelamineerde tas / geen ritssluiting | Eén haspel één tas |
| Karton | Repsn-standaard | Papier | Niet gespecificeerd |
TypischEelektro-Optische kenmerkenkrommen:
LED-betrouwbaarheidstestlijst
| Testartikel | Test voorwaarden | Standaard | Aantal (stuks) | Ac/Re |
| levenstest | 25 ℃, 1000 uur @ 150mA | / | 20 | 0/1 |
| Hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Lage temperatuur | -40 ℃, 1000 uur bij 150 mA | / | 20 | 0/1 |
| Warmte met hoge luchtvochtigheid |
85 ℃, 85% RV, 1000 uur bij 150 mA |
/ | 20 | 0/1 |
| Opslag bij lage temperatuur | -40 ℃, 1000 uur |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100 ℃, 1000 uur |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuur Cyclus | (-40'C 30mins --25'C (5mins)--100'C (30mins), Temp veranderende snelheid: 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische schok | -40'C (15mins) --100'C (15mins), veranderende tijd <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Puls Levensduur Test
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD-test(HBM) | 2000V, 200V/Stap, Vooruit & Achteruit Test beide 3 keer |
AEC (Q101-001) |
20 | 0/1 |
| Soldeerweerstand |
260 ± 5 ℃, 10S, 3 keer Voorbehandeling 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV verval |
260 ± 5 ℃, 10S, 1 keer Voorbehandeling 30 ℃, 70% RH, 168 uur |
/ | 20 | 0/1 |
| Beoordelingscriteria | ||||
| Doorlaatspanning VF | VFMax-verhoging < 1,1x | |||
| Keerstroom IR | IR Max-toename < IRmax | |||
| Lichtsterkte IV | IV Verval < 40% | |||
|
※Soldeervermogen testcriteria: dekking is niet minder dan 95% Opmerking: de meting moet worden uitgevoerd nadat de geteste monsters zijn teruggebracht naar normale omgevingsomstandigheden (doorgaans na twee uur). |
||||
waarschuwingen:
Het ingekapselde materiaal van de LED's is siliconen.Daarom hebben de LED's een zacht oppervlak op de
Top van pakket.De druk op het bovenoppervlak is van invloed op de betrouwbaarheid van de LED's.Er moeten voorzorgsmaatregelen worden genomen om de sterke druk op het ingekapselde deel te voorkomen.Dus wanneer u het oppakmondstuk gebruikt, moet de druk op de siliconenhars goed zijn.
Soldeerbout:
Bij handmatig solderen moet de temperatuur van het strijkijzer gedurende 3 seconden lager zijn dan 300 ℃
Het handsoldeer mag slechts één keer worden gedaan
SMT Reflow-soldeerinstructies SMT :
Reflow-solderen mag niet vaker dan twee keer worden gedaan
Tijdens het solderen de LED's niet belasten tijdens het verwarmen
Het aanbevolen reflow-soldeerprofiel is als volgt
Voorzorgsmaatregelen :
Behandel het onderdeel langs het zijoppervlak met behulp van een pincet of geschikt gereedschap
Raak het oppervlak van de siliconenlens niet rechtstreeks aan of hanteer het niet.Dit kan de interne circuits beschadigen
Stapel geen geassembleerde PCB's met LED's op elkaar.Schokken kan krassen op de siliconenlens veroorzaken of de interne circuits beschadigen
Producteigenschappen:
Adopteer goede kwaliteit chip en frame, antistatische goede stabiliteit Ultra lage demping
Hoge helderheid, lage demping hoge kleurweergave
Minimaal 70,80,90 95 CRI-opties
Sterk lassen en goed stabiel ondood licht
Productserie en bedrijfslogo op de voorzijde
CE ROHS LM80-certificering
Productieproces:
