| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 3030 |
| Min. bestelaantal: | 4000pcs |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| naam: | SMD LED 3030 witte kleur | Sollicitatie: | STRAATLANTAARN |
|---|---|---|---|
| Lichtstroom (lm): | 170-180lm | Stroom: | 1W |
| GDT: | 3000K 4000K 6500K | ingangsspanning (V): | 3V |
| Kleurweergave-index (Ra): | 80 | Garantie (Jaar): | 2 jaar |
| Werktijd (uren): | 20000 | Bedrijfstemperatuur (℃): | -40-85 |
| Markeren: | 170lm SMD LED 3030,180lm SMD LED 3030,WEGLAMP SMD LED 3030 |
||

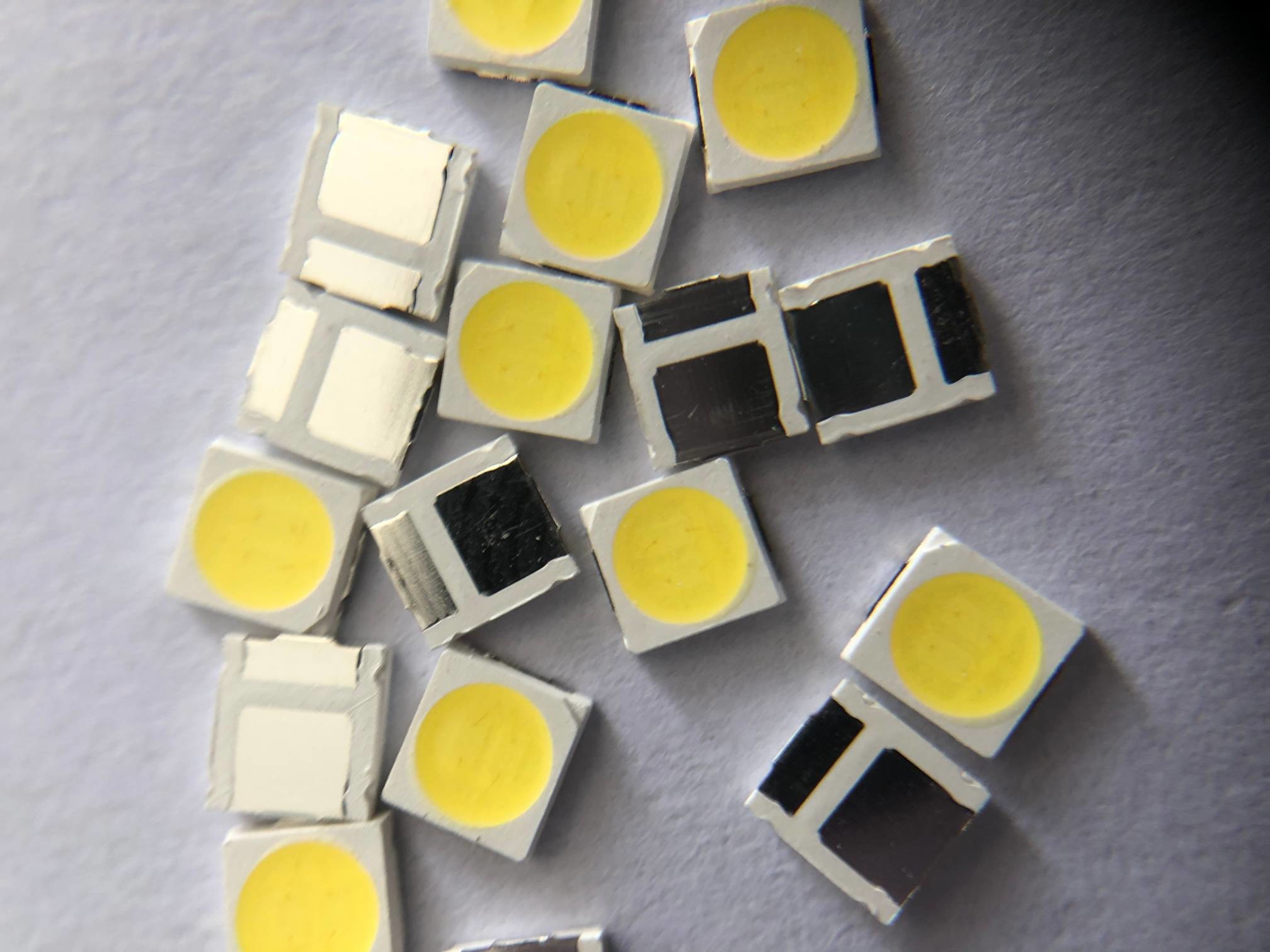

3030 EMC KADER Smd 3v 170-180lm Geleide 300ma Spaander Witte Kleur voor WEGLAMP
Applicatie introductie:
Straatlantaarns hebben betrekking op verlichtingstechnologie en zijn van toepassing op straatlantaarns.Het doel is het ontwerpen van een efficiënte elektronische energiebesparende straatlantaarn met een lange levensduur, een laag stroomverbruik, een hoge vermogensfactor en een kleine stroom harmonische inhoud.De zeer efficiënte elektronische energiebesparende straatlantaarn omvat een hoogspanningsontladingstak R1, C1, een gelijkrichterbrug D1-D4, een vermogensfactorcorrectietak C2, D5, D6, een hoge en middenfrequentie braamfiltertak L1, L3, een hoogfrequent oscillatiecircuit BG1-BG2, een starttak L2, C7 en een lampbuis T die achtereenvolgens zijn aangesloten;Het kan 80% elektriciteit besparen in vergelijking met de vorige straatlantaarns;De harmonische inhoud THD is minder dan 25% en de levensduur van de lamp kan 3-4 keer worden verlengd.
3030 SMD efficiëntie optie 3V 300MA 170-180lm witte kleur PPT SMD LED CHIP voor straatverlichting
Snelle details:
| Ingangsspanning (V): | 3V |
| Garantie (Jaar): | 2 jaar |
| Type: | Smd Led-chip 3030 |
| Verlichtingsoplossingen: | Ontwerp van verlichting en circuits |
| Lichtopbrengst (lm/w): | 170-180LM |
| Levensduur (uren): | 50000 |
| Werktijd (uren): | 20000 |
| Spaandermateriaal: | INGAAN |
| Kleur uitzenden: | Warm Wit/Natuurlijk Wit/KOEL WIT |
| Stroom: | 1W |
| Kijkhoek (°): | 120 graden |
| Kleurweergave-index (Ra): | 80 |
| Kleurtemperatuur: | 2700-6500K |
| Plaats van herkomst: | Suzhou, Jiangsu |
| Sollicitatie: | straatlantaarn |
| Pakkettype: | Suface Mount-pakket |
| Voorwaartse stroming: | 300MA |
| Maat: | 3.0*3.0*0.6mm |
| Inpakken: | 4000 stuks/rol |
Productspecificatie:
Pakketstructuur:
Productspecificatie:
| Item | Specificatie | Materiaal | Hoeveelheid |
| Chip | InGaN | InGaN | 2 in 1 |
| Reflector | Wit | PCT | |
| Kader | C194 | Verzilverd koper | |
| Gouden draad | 0,9 miljoen | Legering | |
| Fosfor | wit | wit | |
| Inkapselend middel | Melk wit | Hars | |
| Draagband | Volgens EIA 481-1A specificaties | Geleidende zwarte tape | 4000 stuks per rol |
| Haspel | Volgens EIA 481-1A specificaties | Geleidend zwart | 4000 stuks per rol |
| Label | Repsn-standaard | Papier | |
| Zak inpakken | 220x240mm | Aluminium gelamineerde tas / geen ritssluiting | Eén haspel één tas |
| Karton | Repsn-standaard | Papier | Niet gespecificeerd |
TypischEelektro-Optische kenmerkenkrommen:
LED-betrouwbaarheidstestlijst:
| Testartikel | Test voorwaarden | Standaard | Aantal (stuks) | Ac/Re |
| levenstest | 25 ℃, 1000 uur @ 300mA | / | 20 | 0/1 |
| Hoge temperatuur | 85 ℃, 1000 uur @ 300mA | / | 20 | 0/1 |
| Lage temperatuur | -40 ℃, 1000 uur bij 300 mA | / | 20 | 0/1 |
| Warmte met hoge luchtvochtigheid |
85 ℃, 85% RV, 1000 uur bij 300 mA |
/ | 20 | 0/1 |
| Opslag bij lage temperatuur | -40 ℃, 1000 uur |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100 ℃, 1000 uur |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuur Cyclus | (-40'C 30mins --25'C (5mins)--100'C (30mins), Temp veranderende snelheid: 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische schok | -40'C (15mins) --100'C (15mins), veranderende tijd <5mins, 100C | MIL-STD-202G | 20 | 0/1 |
|
Puls Levensduur Test
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| ESD-test(HBM) | 2000V, 200V/Stap, Vooruit & Achteruit Test beide 3 keer |
AEC (Q101-001) |
20 | 0/1 |
| Solderen Weerstand |
260 ± 5 ℃, 10S, 3 keer Voorbehandeling 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV verval |
260 ± 5 ℃, 10S, 1 keer Voorbehandeling 30 ℃, 70% RH, 168 uur |
/ | 20 | 0/1 |
| Beoordelingscriteria | ||||
| Doorlaatspanning VF | VFMax-verhoging < 1,1x | |||
| Keerstroom IR | IR Max-toename < IRmax | |||
| Lichtsterkte IV | IV Verval < 40% | |||
|
※Soldeervermogen testcriteria: dekking is niet minder dan 95% Opmerking: de meting moet worden uitgevoerd nadat de geteste monsters zijn teruggebracht naar normale omgevingsomstandigheden (doorgaans na twee uur). |
||||
Verpakking:
waarschuwingen:
Het ingekapselde materiaal van de LED's is siliconen.Daarom hebben de LED's een zacht oppervlak op de
Top van pakket.De druk op het bovenoppervlak is van invloed op de betrouwbaarheid van de LED's.Er moeten voorzorgsmaatregelen worden genomen om de sterke druk op het ingekapselde deel te voorkomen.Dus wanneer u het oppakmondstuk gebruikt, moet de druk op de siliconenhars goed zijn.
Soldeerbout :
Bij handmatig solderen moet de temperatuur van het strijkijzer gedurende 3 seconden lager zijn dan 300 ℃
Het handsoldeer mag slechts één keer worden gedaan
SMT Reflow-soldeerinstructies SMT:
Reflow-solderen mag niet vaker dan twee keer worden gedaan
Tijdens het solderen de LED's niet belasten tijdens het verwarmen
Het aanbevolen reflow-soldeerprofiel is als volgt
Producteigenschappen:
Adopteer goede kwaliteit chip en frame, antistatische goede stabiliteit Ultra lage demping
Hoge helderheid, lage demping hoge kleurweergave
Minimaal 70,80,90 95 CRI-opties
Sterk lassen en goed stabiel ondood licht
Productserie en bedrijfslogo op de voorzijde
CE ROHS LM80-certificering
Productieproces:
