| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 2016 |
| Min. bestelaantal: | 4000 stuks |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |

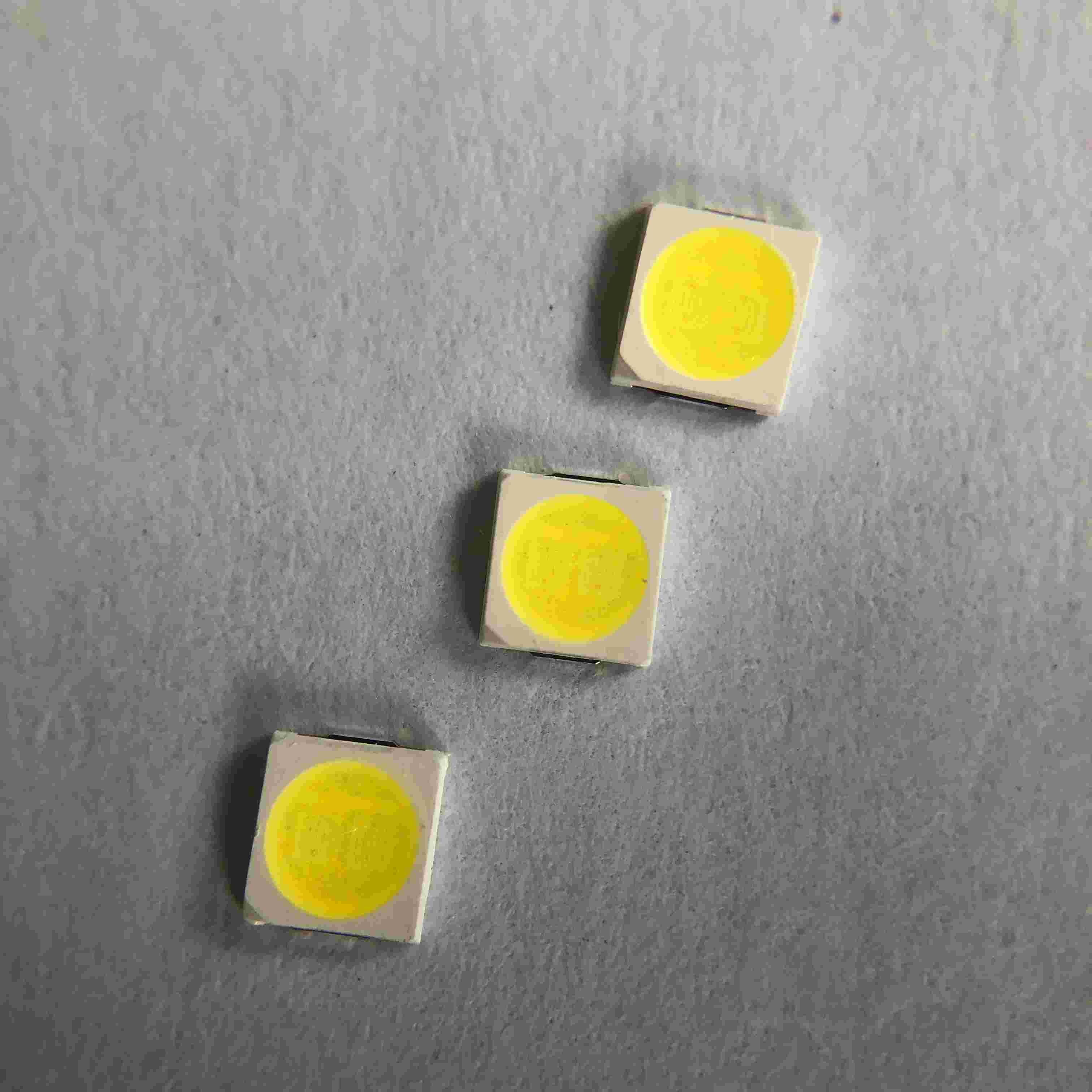

| Naam: | SMD LED 2016 wit | Toepassing: | MOBILE CAMERA Verlichting EN HOME APPLIANCE Display |
|---|---|---|---|
| ingangsspanning (V): | 3V | Lichtstromen (lm): | 440lm |
| Garantie (jaar): | 2 jaar | Kracht: | 1w-3w |
| CCT: | 6500K. | Werktijd (uren): | 20000 |
| Werktemperatuur ((°C): | -40-85 | Het bekijken Hoek (°):: | 120 |
Inleiding tot de toepassing:
Als u foto's maakt in een slecht verlichte of donkere omgeving, zet u de automatische opvullingslichtfunctie aan, zodat de flitser werkt.Vul het licht in voor het te fotograferen object voordat u foto's maakt!
De slimme machine kan ook worden geïnstalleerd met een flitsend lichtpatch, waarmee een kleine zaklamp kan worden gemaakt!
3V 650ma 1w-3w 2016 350-450LM voor autolamp
Snelle details:
| Inlaatspanning ((V): | 2.9-3,1V |
| Garantie (jaar): | 2 jaar |
| Type: | SMD Led Chip 2835 |
| Dienst voor verlichtingsoplossingen | Ontwerp van verlichting en circuits |
| Lichtefficiëntie ((lm/w): | 440 ml |
| Levensduur (uren): | 50000 |
| Werktijd (uren): | 20000 |
| Splitsingsmateriaal: | INGAN |
| Afzendkleur: | WIT |
| Vermogen: | 3W |
| Zienhoek ((°): | 120 graden |
| Kleurweergave-index ((Ra): | 80 |
| Verpakkingszak: | 220*240 nm |
| Plaats van oorsprong: | Suzhou, Jiangsu. |
| Toepassing: | Licht voor mobiele camera's |
| Pakkettype: | Verpakking voor het monteren van het oppervlak |
| Voorstroom: | 650 MA |
| Grootte: | 2.2*1.6*0.6mm |
| Verpakking: | 4000 stuks per rol |
Productspecificatie:
Pakketstructuur:
Elektroptische kenmerken:
| Product nr. | Materiaal | VF(V) | Kleur | RA | Stroom ((lm) | ||
| Min. | max. | CIE-coördinaten x, y | Min. | max. | |||
| De Commissie heeft de volgende maatregelen genomen:Z.W-1CSAZ. | InGaN | 2.8 | 3.5 | Typ x = 0.33, y=0.33 | 80 | 85 | 28 |
Lijst met LED-betrouwbaarheidstests:
| Testpunt | Testomstandigheden | Standaard | Qty ((Pcs) |
| Levensproef | 25°C,1000 uur@60mA | / | 22 |
| Hoge temperatuur | 85°C,1000 uur@60mA | / | 22 |
| Lage temperatuur | -40°C,1000 uur@60 mA | / | 22 |
| Hoge luchtvochtigheid |
85°C, 85% RH, 1000 uur @ 60 mA |
/ | 22 |
| Lagering bij lage temperatuur | -40°C, 1000 uur |
JEITA ED-4701 200 202 |
22 |
| Hoge temperatuur opslag | 100°C, 1000 uur |
JEITA ED-4701 200 201 |
22 |
| Temperatuurcyclus | (-40°C 30 minuten --25°C ((5 minuten) --100°C ((30 minuten), Temperatuurveranderingssnelheid:3+/-0,6°C/min) |
JEITA ED-4701 100 105 |
22 |
| Thermische schok | -40°C (15 minuten) -100°C (15 minuten), wisseltijd <5 minuten, 300°C | Voor de toepassing van deze richtlijn geldt: | 22 |
| Pulslevenstest | Tp=1ms, DC=0.1,D=Tp/T @ 3×60mA,1000Hrs | / | 22 |
| ESD-test ((HBM) | 2000V, 200V/Step, Voor- en Terugtest beide 3 keer |
AEC (Q101-001) |
22 |
| Soldeerweerstand |
260±5°C, 10S, 3 maal Voorbehandeling 30°C, 70% RH |
JEITA ED-4701 300 302 |
22 |
| Terugstroom IV-verval |
260±5°C, 10S, 1 tijd Voorbehandeling 30°C, 70%RH, 168 uur |
/ | 22 |
| Oordeelskriteria | |||
| Voorste spanning VF | VFMaximale verhoging < 1,1x | ||
| Omgekeerde stroom IR | IR-max-verhoging < IRmax | ||
| Lichtsterkte IV | IV Verval < 40% | ||
| ※Solderingskriteria:dekking niet minder dan 95% | |||
| Opmerking:De meting wordt uitgevoerd nadat de geteste monsters zijn teruggebracht naar normale omgevingsomstandigheden (meestal na twee uur). | |||
TypischEelektrische-Ooptische kenmerken curves:
Verpakking:
Voorzorgsmaatregelen:
Het ingekapselde materiaal van de LED's is siliconen.
De druk op het bovenste oppervlak zal invloed hebben op de betrouwbaarheid van de LED's. Voorzorgsmaatregelen moeten worden genomen om een sterke druk op het ingekapselde deel te voorkomen.Dus als je de opvang spuit gebruiktDe druk op de siliconenhars moet goed zijn.
Soldeerstalen:
Bij het met de hand solderen mag de temperatuur van het ijzer gedurende 3 seconden minder dan 300°C zijn
De handsoldeer moet slechts één keer worden gedaan
SMT Instructies voor terugstroomsoldering SMT:
Terugvloeiend solderen mag niet meer dan twee keer worden uitgevoerd.
Bij het solderen, niet stress op de LED's tijdens het verwarmen
Het aanbevolen profiel van het terugvloeiend solderen als volgt:
Productkenmerken:
Gebruik een goede kwaliteit chip en frame, antistatische goede stabiliteit ultra lage verzwakking
Hoge helderheid, lage demping, hoge kleurweergave
Minimaal 70,80,90 95 CRI-opties
Sterk laswerk en goede stabiliteit.
Productserie en bedrijfslogo aan de voorzijde
CE ROHS LM80-certificering
