Toepassingsinleiding:
Het hars lichtgevende karakter is samengesteld uit karaktershell en een lichtgevende bron. Het shell deel wordt gemaakt van het vloeibare materiaal van de polymeerhars, of met de hars van de metaalrand omgekeerd; De lichtbron keurt de ultrahoge lichtgevende diode van de helderheidshalfgeleider (goed leiden). Groene lichtbron in de 21ste eeuw. Er zijn vele soorten hars lichtgevende karakters, met inbegrip van geheel lichaams lichtgevende karakters, gewone lichtgevende karakters en vliegtuig chromatische lichtgevende karakters. Het meest uniek is driedimensionele geleide hars lichtgevende karakters.

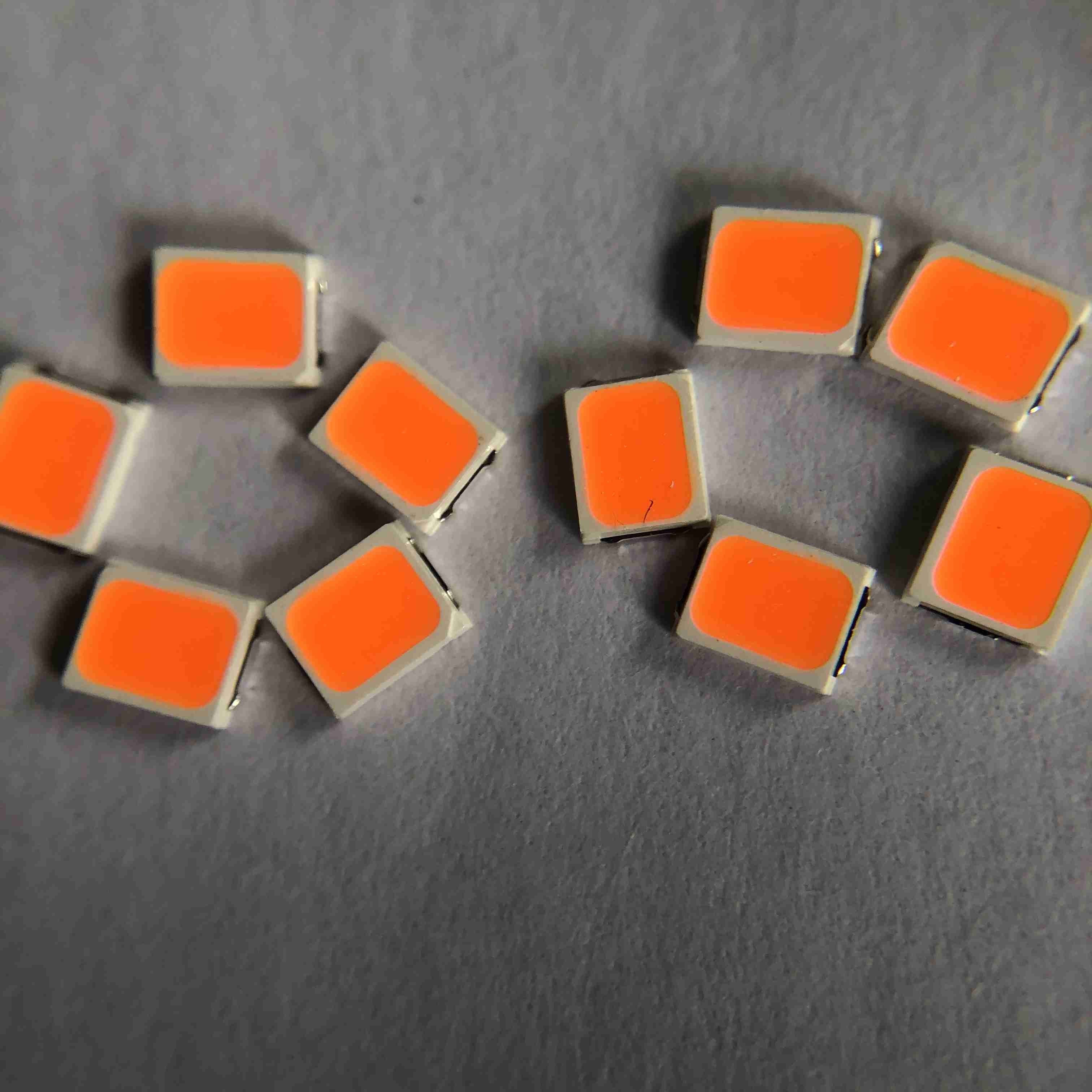

De hoogspanning 18v 30ma smd leidde spaander rgb rood groenachtig blauw roze voor licht van het tentoonstellings het lichte teken
Snelle details:
| Inputvoltage (V): |
18-20V |
| Garantie (Jaar): |
van 2 jaar |
| Type: |
Smd Geleide Spaander 2835 |
| De dienst van verlichtingsoplossingen: |
Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): |
29-32lm |
| Levensduur (uren): |
50000 |
| Werktijden (uren): |
20000 |
| Chip Material: |
INGAN |
| Het uitzenden van Kleur: |
Rode groenachtig blauw |
| Macht: |
0.2W |
| Het bekijken Hoek (°): |
120 Graad |
| Kleur die Index (Ra) teruggeven: |
80 |
| Verpakkingszak: |
220*240nm |
| Plaats van Oorsprong: |
Suzhou, jiangsu |
| Toepassing: |
Tentoonstelling, tekenlichten |
| Pakkettype: |
Suface zet Pakket op |
| Voorwaartse Stroom: |
30MA |
| Grootte: |
2.8*3.5*0.65mm |
| Verpakking: |
4000 PCs/Broodje |
Productspecificatie:
Overzichtsdimensie:
Absolute Maximumclassificaties:
| Punt |
Symbool |
Maximum |
Eenheid |
| Machtsdissipatie |
PD |
1 |
W |
| Ononderbroken voorwaartse stroom |
IFmax |
60 |
mA |
| Piek voorwaartse stroom (1/10 de impulsbreedte van de plichtscyclus 10ms) |
IFP |
80 |
mA |
| Omgekeerd voltage |
VR |
5 |
V |
| Elektrostatische Lossing (HBM) |
ESD |
2000 |
V |
| Werkende temperatuurwaaier |
Topr |
-40 tot +85 |
℃ |
| De waaier van de opslagtemperatuur |
Tstg |
-40 tot +85 |
℃ |
| Geleide yunctiontemperatuur |
Tj |
125 |
℃ |
Elektro/Optische Kenmerken:
| Punt |
Symbool |
Voorwaarde |
Kleur |
Min |
Type |
Maximum |
Eenheid |
|
Voorwaarts voltage
|
VF
|
IF=60mA
|
R |
17.5 |
18.5 |
19 |
V |
| G |
17.5 |
18.5 |
19 |
V |
| B |
17.5 |
18.5 |
19 |
V |
| Het bekijken Hoek |
2θ1/2 |
IF=60mA |
R/G/B |
- |
120 |
- |
Gr. |
|
Lichtgevende Intensiteit
|
IV
|
I
IF=60mA
|
R |
|
- |
|
LM |
| G |
|
- |
|
LM |
| B |
|
- |
|
LM |
|
Golflengte
|
|
IF=60mA |
R |
615 |
- |
620 |
NM |
| G |
515 |
- |
520 |
NM |
| B |
452 |
- |
457.5 |
NM |
| Omgekeerde Stroom |
IRL |
Vr=7V |
R/G/B |
0 |
|
1 |
RE |
| Thermische weerstand |
Rth (j-s) |
IF=60mA |
R/G/B |
|
28 |
|
℃/W |
Typische Elektro-optische Karakteristieken:
De Punten en de Voorwaarden van de betrouwbaarheidstest:
| Nr. |
Punt |
Beproevingsomstandigheden |
Test
hr/cycle/time
|
Steekproef
Q'ty
|
Ac∕Re |
| 1 |
Soldeerselhitte |
TEMPERATUREN: 260℃±5℃; 5±1 seconde |
2 keer |
30 PCs |
0∕1 |
| 2 |
SoldeerselBekwaamheidsproef ※ |
TEMPERATUREN: 235℃±5℃; 3±1 seconde |
1 keer |
5 PCs |
0∕1 |
| 3 |
Temperatuurcyclus |
H: +100℃ 30min.
∫5min.
L: - 40℃ 30min.
|
100 cycli |
20 PCs |
0∕1 |
| 4 |
Thermische Schok |
H: +100℃ 5min.
∫
L: - 40℃ 5min.
|
50 cycli |
20 PCs |
0∕1 |
| 5 |
Opslag op hoge temperatuur |
TEMPERATUREN: 100℃ |
1000 uren |
20 PCs |
0∕1 |
| 6 |
Lage Temperatuuropslag |
TEMPERATUREN: - 40℃ |
1000 uren |
20 PCs |
0∕1 |
| 7 |
Het Werkende Leven van gelijkstroom |
ALS =IFmax |
1000 uren |
20 PCs |
0∕1 |
| 8 |
Op hoge temperatuur
Hoge Vochtigheid
|
85℃∕85%R.H. |
1000 uren |
20 PCs |
0∕1 |
| 9 |
Stuitende test |
100~2000Hz; 98.1m/s2
X, Y, Z-RICHTING
|
2 uren |
20 PCs |
0∕1 |
| 10 |
Dalende test |
Gezet op pallet; hoogte: 75cm |
3 keer |
20 PCs |
0∕1 |
| Oordeelcriteria |
| Voorwaarts Voltage VF |
VF-maximum-Verhoging < 1="">
|
| Omgekeerd Huidig IRL |
De maximum-Verhoging Rmax < I="">van IRL |
| Lichtgevende Intensiteit IV |
IV Bederf < 40="">
|
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95%
Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren)
|
Verpakking en het Verschepen Instructie:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
