Naam: | SMD LEIDDE 2835 | GDT: | 10000-15000k |
---|---|---|---|
nput Voltage (V): | 3V | Kleur die Index (Ra) teruggeeft:: | 70 80 90 |
Lichtstromen (lm): | 20-25lm | Materiaal:: | Koperbase+gold Draad |
Toepassing: | Geleide strook | Macht: | 60MA |
Garantie (Jaar): | 2 jaar | Werktijden (uren): | 20000 |
Werkende temperatuur (℃): | -40-85 | Het bekijken Hoek (°):: | 120 |
Hoog licht: | SMD 2835 leidde spaanders,140lm 2835 leidde spaanders,2835 tuinbouw geleide spaanders |
Toepassingsinleiding:
Het heeft goede betrouwbaarheid en lage onderhoudskosten. Het gebruiksvoltage is laag en het het werk voltage is over het algemeen onder 5V. Naast het vloeibare kristal backlight van draagbare machines, kan het ook voor gebiedsverlichting, verre bergverlichting, de lamp van de mijnwerker en de verlichting van het watermilieu worden gebruikt. De omschakelingstijd is kort, en de minimumreactietijd kan 1 microseconde bereiken. Over het algemeen, is de reactietijd van lampen verscheidene milliseconden (de reactietijd van de huidige lichtbron is 200 milliseconden). Milieubescherming, geen kwik en ander gevaarlijk afval, stevig en niet gemakkelijk breken, om de verontreiniging van afval tot het milieu te verminderen. De LEIDENE lamp bevat infrared en geen ultraviolette componenten, heeft geen stralingsverontreiniging, en door gelijkstroom zonder stroboscopisch gedreven. Het is een milieu lichtbron om visie te beschermen

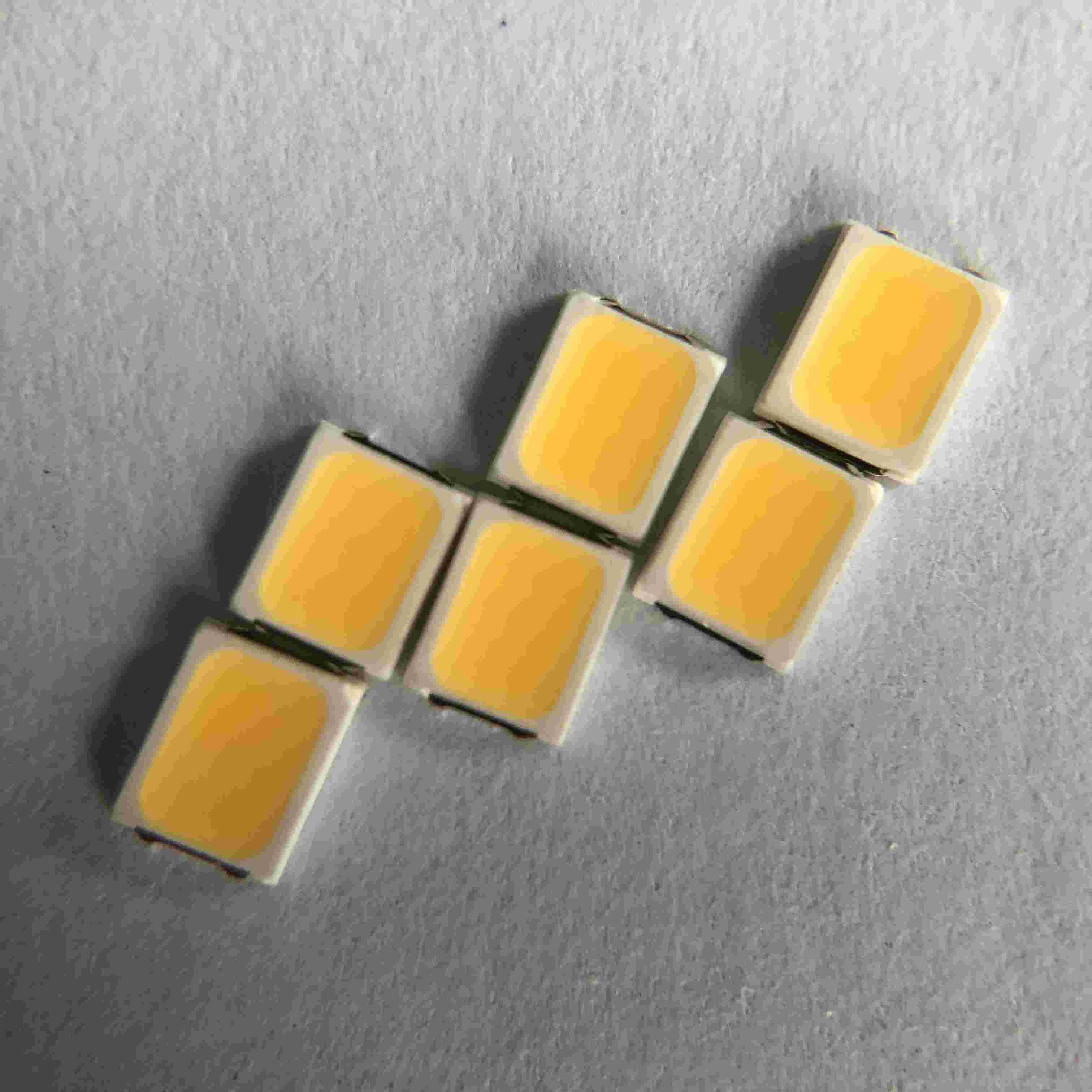

2835 SMD-LEIDEN spaandergdt 10000K voor geleide strook en advertenties
Snelle details:
Inputvoltage (V): | 3V |
Garantie (Jaar): | van 2 jaar |
Type: | Smd Geleide Spaander 2835 |
De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
Lichtgevende Doeltreffendheid (lm/w): | 140lm/w |
Levensduur (uren): | 50000 |
Werktijden (uren): | 20000 |
Chip Material: | INGAN |
Het uitzenden van Kleur: | 10000-15000k |
Macht: | 0.2W |
Het bekijken Hoek (°): | 120 Graad |
Kleur die Index (Ra) teruggeeft: | 80 |
Verpakkingszak: | 220*240nm |
Plaats van Oorsprong: | Suzhou, jiangsu |
Toepassing: | GELEIDE STROOK |
Pakkettype: | Suface zet Pakket op |
Voorwaartse Stroom: | 60MA |
Grootte: | 2.8*3.5*0.65mm |
Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur
Absolute Maximumclassificaties
Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
Voorwaartse Stroom | ALS | 60 | mA |
Omgekeerd Voltage | Vr | 5 | V |
Gepulseerde vooruit Stroom | IFP* | 80 | mA |
Machtsdissipatie | PD | 0,2 | W |
Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
Opslagtemperatuur | TST | -40~85 | ℃ |
Elektrostatische Lossing | ESD | 2000 (HBM) | V |
Verbindingstemperatuur | Tj | 120 | ℃ |
LEIDENE Thermische weerstand | Rth s-j | 30 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest
Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
Het levenstest | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
Op hoge temperatuur | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
Lage Temperatuur | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 | 0/1 |
ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
Soldingsweerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Oordeelcriteria | ||||
Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
