Toepassingsinleiding:
In de elektronische industrie, backlight is een vorm van verlichting, die vaak in LCD vertoning wordt gebruikt. Het verschil tussen backlight en voorlicht is dat backlight van de kant of de rug glanst, terwijl het voorlicht van de voorzijde glanst zoals de naam voorstelt. Zij worden gebruikt om de verlichting in laag lichtbronmilieu en de helderheid op computermonitors en LCD de schermen tot opbrengslicht te verhogen op een gelijkaardige manier aan CRT vertoningen.

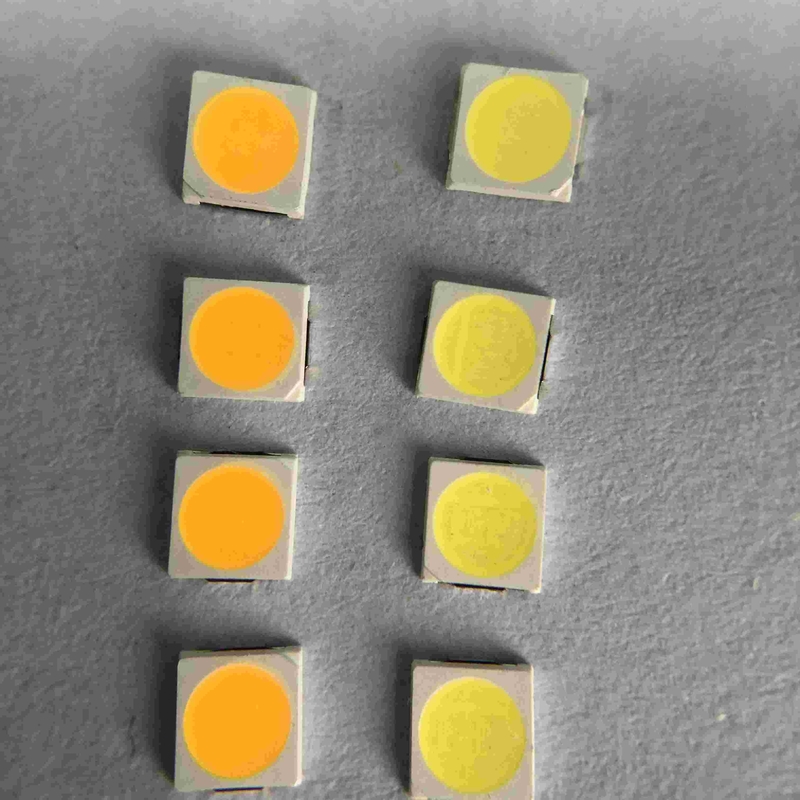

SMD-LEIDENE spaander 3030 54v 20ma
Snelle details:
| Inputvoltage (V): |
54V |
| Garantie (Jaar): |
van 3 jaar |
| Type: |
Smd Geleide Spaander 3030 |
| De dienst van verlichtingsoplossingen: |
Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): |
160LM |
| Levensduur (uren): |
50000 |
| Werktijden (uren): |
20000 |
| Chip Material: |
INGAN |
| Het uitzenden van Kleur: |
Warm Wit/Natuurlijk White/COOL-WIT |
| Macht: |
1W |
| Het bekijken Hoek (°): |
120 Graad |
| Kleur die Index (Ra) teruggeven: |
80 |
| Kleurentemperatuur: |
2700-6500K |
| Plaats van Oorsprong: |
Suzhou, jiangsu |
| Toepassing: |
Het onder de aandacht brengen |
| Pakkettype: |
Suface zet Pakket op |
| Voorwaartse Stroom: |
20MA |
| Grootte: |
3.0*3.0*0.6mm |
| Verpakking: |
4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Absolute Maximumclassificaties
| Punt |
Symbool |
Maximum |
Eenheid |
| Machtsdissipatie |
PD |
1 |
W |
| Ononderbroken voorwaartse stroom |
IFmax |
20 |
mA |
| Piek voorwaartse stroom (1/10 de impulsbreedte van de plichtscyclus 10ms) |
IFP |
30 |
mA |
| Omgekeerd voltage |
VR |
5 |
V |
| Elektrostatische Lossing (HBM) |
ESD |
2000 |
V |
| Werkende temperatuurwaaier |
Topr |
-40 tot +85 |
℃ |
| De waaier van de opslagtemperatuur |
Tstg |
-40 tot +85 |
℃ |
| Geleide yunctiontemperatuur |
Tj |
125 |
℃ |
Optische/Elektrokarakterisering:
| Punt |
Symbool |
Voorwaarde |
Min |
Type |
Maximum |
Eenheid |
| Voorwaarts voltage |
VF |
IF=60mA |
50 |
52 |
54 |
V |
| Cie |
X, Y |
IF=60mA
IF=60mA
|
- |
X=0.32 |
- |
|
| - |
Y=0.34 |
- |
| GDT |
|
IF=60mA |
2700 |
4000 |
6550 |
K |
| Het bekijken Hoek |
2θ1/2 |
IF=60mA |
- |
120 |
- |
Gr. |
| Lichtgevende Intensiteit |
IV |
IF=60mA |
120 |
|
160 |
LM |
| CRI |
Ra |
IF=60mA |
80 |
|
|
Ra |
| Omgekeerde Stroom |
IRL |
Vr=5V |
0 |
|
1 |
RE |
| Thermische weerstand |
Rth (j-s) |
IF=60mA |
|
28 |
|
℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest
| Nr. |
Punt |
Beproevingsomstandigheden |
Test
hr/cycle/time
|
Steekproef
Q'ty
|
Ac∕Re |
| 1 |
Soldeerselhitte |
TEMPERATUREN: 260℃±5℃; 5±1 seconde |
2 keer |
30 PCs |
0∕1 |
| 2 |
SoldeerselBekwaamheidsproef ※ |
TEMPERATUREN: 235℃±5℃; 3±1 seconde |
1 keer |
5 PCs |
0∕1 |
| 3 |
Temperatuurcyclus |
H: +100℃ 30min.
∫5min.
L: - 40℃ 30min.
|
100 cycli |
20 PCs |
0∕1 |
| 4 |
Thermische Schok |
H: +100℃ 5min.
∫
L: - 40℃ 5min.
|
50 cycli |
20 PCs |
0∕1 |
| 5 |
Opslag op hoge temperatuur |
TEMPERATUREN: 100℃ |
1000 uren |
20 PCs |
0∕1 |
| 6 |
Lage Temperatuuropslag |
TEMPERATUREN: - 40℃ |
1000 uren |
20 PCs |
0∕1 |
| 7 |
Het Werkende Leven van gelijkstroom |
ALS =IFmax |
1000 uren |
20 PCs |
0∕1 |
| 8 |
Op hoge temperatuur
Hoge Vochtigheid
|
85℃∕85%R.H. |
1000 uren |
20 PCs |
0∕1 |
| 9 |
Stuitende test |
100~2000Hz; 98.1m/s2
X, Y, Z-RICHTING
|
2 uren |
20 PCs |
0∕1 |
| 10 |
Dalende test |
Gezet op pallet; hoogte: 75cm |
3 keer |
20 PCs |
0∕1 |
| Oordeelcriteria |
| Voorwaarts Voltage VF |
VF-maximum-Verhoging < 1="">
|
| Omgekeerd Huidig IRL |
De maximum-Verhoging Rmax < I="">van IRL |
| Lichtgevende Intensiteit IV |
IV Bederf < 40="">
|
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95%
Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren)
|
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
