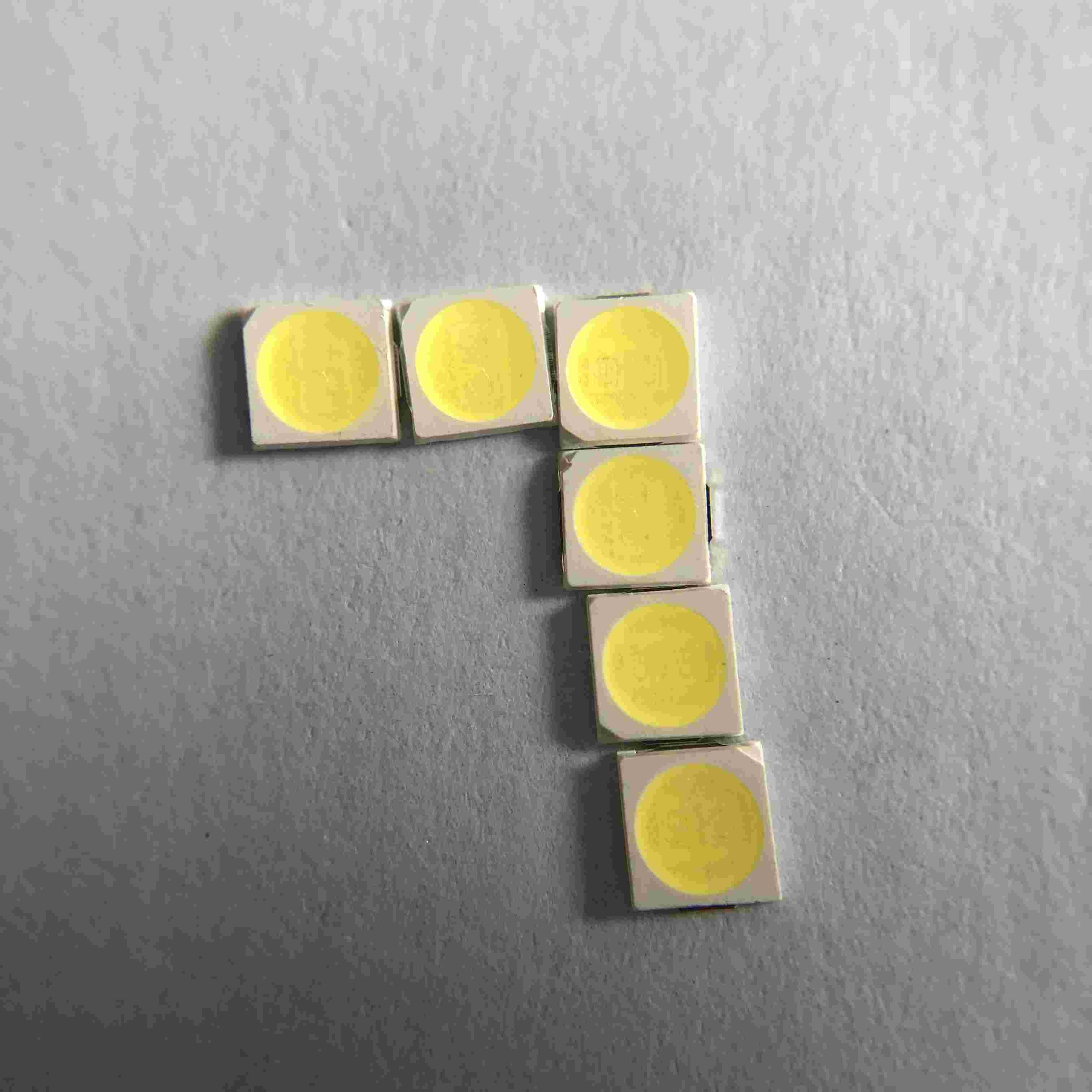

Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma

Basisinformatie
Plaats van herkomst: SUZHOU
Merknaam: PHOENIX
Certificering: LM80 CE ROHS
Modelnummer: 3030
Min. bestelaantal: 4000PCS
Prijs: Onderhandelbaar
Verpakking Details: 4000PCS /ROLL
Levertijd: 7-10 dagen
Betalingscondities: Western Union, MoneyGram, T/T
Levering vermogen: 800KK PER MAAND
Naam: SMD LEIDDE 3030 Toepassing: embleem, teken, lichte dozen,
Lichtstromen (lm): 150-160LM nput Voltage (V): 18V
Macht: 1W Kleur die index teruggeven (Ra): 80
Kleur: rood groenachtig blauw roze Werktijden (uren): 20000
Garantie (Jaar): 2 jaar Werkende temperatuur (℃): -40-85
Markeren:

Smd volledige spectrum geleide spaander

,

18v volledige spectrum geleide spaander

,

Smd meest efficiënte geleide spaander

Toepassingsinleiding:



In de elektronische industrie, backlight is een vorm van verlichting, die vaak in LCD vertoning wordt gebruikt. Het verschil tussen backlight en voorlicht is dat backlight van de kant of de rug glanst, terwijl het voorlicht van de voorzijde glanst zoals de naam voorstelt. Zij worden gebruikt om de verlichting in laag lichtbronmilieu en de helderheid op computermonitors en LCD de schermen tot opbrengslicht te verhogen op een gelijkaardige manier aan CRT vertoningen.



SMD-LEIDENE spaander 3030 54v 20ma


Snelle details:




Inputvoltage (V): 18V
Garantie (Jaar): van 2 jaar
Type: Smd Geleide Spaander 3030
De dienst van verlichtingsoplossingen: Verlichting en schakelschemaontwerp
Lichtgevende Doeltreffendheid (lm/w): 160LM
Levensduur (uren): 50000
Werktijden (uren): 20000
Chip Material: INGAN
Het uitzenden van Kleur: Warm Wit/Natuurlijk White/COOL-WIT
Macht: 1W
Het bekijken Hoek (°): 120 Graad
Kleur die Index (Ra) teruggeeft: 80
Kleurentemperatuur: 2700-6500K rode groenachtig blauw
Plaats van Oorsprong: Suzhou, jiangsu
Toepassing: het licht van de embleemtentoonstelling
Pakkettype: Suface zet Pakket op
Voorwaartse Stroom: 30MA
Grootte: 3.0*3.0*0.6mm
Verpakking: 4000 PCs/Broodje



Productspecificatie:

Pakketstructuur:

Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 0



Absolute Maximumclassificaties:



Punt Symbool Maximum Eenheid
Machtsdissipatie PD 1 W
Ononderbroken voorwaartse stroom IFmax 60 mA
Piek voorwaartse stroom (1/10 de impulsbreedte van de plichtscyclus 10ms) IFP 80 mA
Omgekeerd voltage VR 5 V
Elektrostatische Lossing (HBM) ESD 2000 V
Werkende temperatuurwaaier Topr -40 tot +85
De waaier van de opslagtemperatuur Tstg -40 tot +85
Geleide yunctiontemperatuur Tj 125



Elektro/Optische Kenmerken:



Punt Symbool Voorwaarde Kleur Min Type Maximum Eenheid



Voorwaarts voltage



VF



IF=60mA

R 17.5 18.5 19 V
G 17.5 18.5 19 V
B 17.5 18.5 19 V
Het bekijken Hoek 2θ1/2 IF=60mA R/G/B - 120 - Gr.



Lichtgevende Intensiteit



IV

I

IF=60mA



R   -   LM
G   -   LM
B   -   LM





Golflengte





IF=60mA R 615 - 620 NM
G 515 - 520 NM
B 452 - 457.5 NM
Omgekeerde Stroom IRL Vr=7V R/G/B 0   1 RE
Thermische weerstand Rth (j-s) IF=60mA R/G/B   28   ℃/W



Typische Elektro-optische Karakteristieken:

Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 1

De Punten en de Voorwaarden van de betrouwbaarheidstest:



Nr. Punt Beproevingsomstandigheden

Test

hr/cycle/time

Steekproef

Q'ty

Ac∕Re
1 Soldeerselhitte TEMPERATUREN: 260℃±5℃; 5±1 seconde 2 keer 30 PCs 0∕1
2 SoldeerselBekwaamheidsproef ※ TEMPERATUREN: 235℃±5℃; 3±1 seconde 1 keer 5 PCs 0∕1
3 Temperatuurcyclus

H: +100℃ 30min.

∫5min.

L: - 40℃ 30min.

100 cycli 20 PCs 0∕1
4 Thermische Schok

H: +100℃ 5min.

L: - 40℃ 5min.

50 cycli 20 PCs 0∕1
5 Opslag op hoge temperatuur TEMPERATUREN: 100℃ 1000 uren 20 PCs 0∕1
6 Lage Temperatuuropslag TEMPERATUREN: - 40℃ 1000 uren 20 PCs 0∕1
7 Het Werkende Leven van gelijkstroom ALS =IFmax 1000 uren 20 PCs 0∕1
8

Op hoge temperatuur

Hoge Vochtigheid

85℃∕85%R.H. 1000 uren 20 PCs 0∕1
9 Stuitende test

100~2000Hz; 98.1m/s2

X, Y, Z-RICHTING

2 uren 20 PCs 0∕1
10 Dalende test Gezet op pallet; hoogte: 75cm 3 keer 20 PCs 0∕1
Oordeelcriteria
Voorwaarts Voltage VF VF-maximum-Verhoging < 1="">
Omgekeerd Huidig IRL De maximum-Verhoging Rmax < I="">van IRL
Lichtgevende Intensiteit IV IV Bederf < 40="">

※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95%

Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren)



Verpakking:

Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 2

Voorzichtigheid:

Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op

Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.


Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één

SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend

Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 3

Behandelende Voorzorgsmaatregelen:
Behandel de component langs de zijoppervlakte door forceps of aangewezen hulpmiddelen te gebruiken
Raak of behandel direct niet de oppervlakte van de siliconelens. Het kan het interne schakelschema beschadigen
Stapel samen geen geassembleerde PCBs bevattend LEDs. Het effect kan de siliconelens krassen of het interne schakelschema beschadigen



Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 4Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 5Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 6Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 7



Producteigenschappen:



Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering

Hoge lage helderheid, - verminderings het hoge kleur teruggeven

Minimum 70,80,90 95 CRI-opties

Sterk lassen en goed stabiliteits undead licht

Productreeks en bedrijfembleem op de voorzijde

De Certificatie van Ce ROHS LM80





Productieproces:



Rode Groenachtig blauwe Roze van Smd Rgb Volledige Spectrum Geleide Chip Most Efficient 18v 60ma 8
