| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | CE LM80 ROHS |
| Modelnummer: | 3030 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD-LEIDENE 3030 witte kleur | nput Voltage (V): | 36V |
|---|---|---|---|
| GDT: | 2700K 3000K 6000K | Macht: | 1W |
| Lichtstromen (lm): | 170-180lm | Garantie (Jaar): | 2 jaar |
| Werktijden (uren): | 20000 | Kleur die index teruggeven (Ra): | 80 |
| Werkende temperatuur (℃): | -40-85 | Toepassing: | gymnastieklicht |
| Markeren: | 36v geleide rgb spaander,3030 leidden rgb spaander,multi geleide spaander 3030 |
||
Toepassingsinleiding:
Van middelbare scholen en universiteiten aan openbare en privé atletische centra, is de juiste gymnastiekverlichting een must. Te lang, gyms en andere sportencentra hebben zich op oude, verouderde technologie gebaseerd om hun gebieden te verlichten.
Op dezelfde manier omdat de gymnasiums en de binnensportencentra neigen om hoge plafonds te hebben, kan de juiste verlichting uitdagend zijn. U wilt helder genoeg het gebied zijn om eender welke activiteit omhoog aan te steken, maar u wilt niet ook onnodige glans toevoegen of aan de omgevingstemperatuur van een ruimte toevoegen.
De LEIDENE lichten bieden verenigbare, natuurlijke verlichting met hoge lumen aan die elke hoek van een ruimte met gelijke, regelmatige verlichting kunnen bereiken. En omdat LEDs veel hitte niet terwijl het werken verspreidt, dragen zij niet tot de algemene temperatuur van de gymnastiek bij, waarbij airconditioningskosten worden verlaagd.
HET HOGE DIE LUMEN 36V 30MA 180LM 3030 PPT SMD LEIDDE SPAANDER VOOR GYMNASTIEKlamp EN SPORTENlamp WORDT GEBRUIKT
Snelle details:
| Inputvoltage (V): | 36V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 3030 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 180lm |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | Warm Wit/Natuurlijk White/COOL-WIT |
| Macht: | 1W |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeven: | 80 |
| Kleurentemperatuur: | 2700-6500K |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | Gymnastieklicht |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 30MA |
| Grootte: | 3.0*3.0*0.7mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:

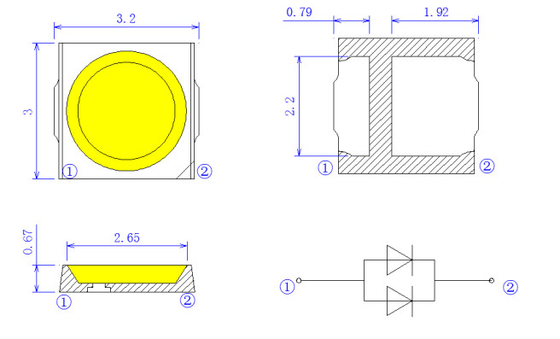

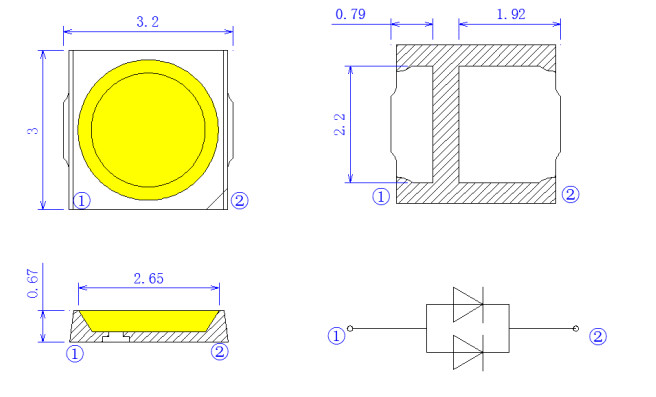

Pakketstructuur:
Absolute Maximumclassificaties:
| Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
| Voorwaartse Stroom | ALS | 30 | mA |
| Omgekeerd Voltage | Vr | 5 | V |
| Gepulseerde vooruit Stroom | IFP* | 30 | mA |
| Machtsdissipatie | PD | 0,5 | W |
| Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
| Opslagtemperatuur | TST | -40~85 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LEIDENE Thermische weerstand | Rth s-j | 33 | ℃/W |
Van de LEIDENE de Lijst Betrouwbaarheidstest:
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Oordeelcriteria | ||||
| Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
| Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
| Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
||||
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Productproces:
