| Plaats van herkomst: | SUZHOU |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | CE LM80 ROHS |
| Modelnummer: | 3030 |
| Min. bestelaantal: | 4000PCS |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD-LEIDENE 3030 witte kleur | nput Voltage (V): | 36V |
|---|---|---|---|
| GDT: | 2700K 3000K 6000K | Macht: | 1W |
| Lichtstromen (lm): | 170-180lm | Garantie (Jaar): | 2 jaar |
| Werktijden (uren): | 20000 | Kleur die index teruggeven (Ra): | 80 |
| Werkende temperatuur (℃): | -40-85 | Toepassing: | gymnastieklicht |
| Markeren: | 36v de spaander aan boord van geleid groeit licht,spaander 3030 aan boord van geleid groeit licht,3030 leidden spaander volledig spectrum |
||
Toepassingsinleiding:
De industriële en mijnbouwlampen zijn een belangrijk stuk van moderne industriële verlichting. De traditionele industriële en mijnbouwlampen gebruiken vaak de lampen van het het metaalhalogenide van 250W, van 400W, van 500W en 1000W-. De lampen van het metaalhalogenide zenden licht bij 360 graden uit. De nadelen van groot licht verlies veroorzaken een reusachtig afval van energie. Daarom de ontwikkeling van nieuwe geleide industriële en mijnbouwlampen met hoog rendement, energie die - besparing, lange levensduur, hoge kleur index en milieubescherming teruggeven is van grote betekenis aan de energie - besparing van nationale industriële verlichting.
HET HOGE DIE LUMEN 36V 30MA 180LM 3030 PPT SMD LEIDDE SPAANDER VOOR GYMNASTIEKlamp EN SPORTENlamp WORDT GEBRUIKT
Snelle details:
| Inputvoltage (V): | 36V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 3030 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 180lm |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | Warm Wit/Natuurlijk White/COOL-WIT |
| Macht: | 1W |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeven: | 80 |
| Kleurentemperatuur: | 2700-6500K |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | Gymnastieklicht |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 30MA |
| Grootte: | 3.0*3.0*0.7mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Absolute Maximumclassificaties:
| Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
| Voorwaartse Stroom | ALS | 30 | mA |
| Omgekeerd Voltage | Vr | 5 | V |
| Gepulseerde vooruit Stroom | IFP* | 30 | mA |
| Machtsdissipatie | PD | 0,5 | W |
| Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
| Opslagtemperatuur | TST | -40~85 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LEIDENE Thermische weerstand | Rth s-j | 33 | ℃/W |
Van de LEIDENE de Lijst Betrouwbaarheidstest:
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Oordeelcriteria | ||||
| Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
| Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
| Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
||||

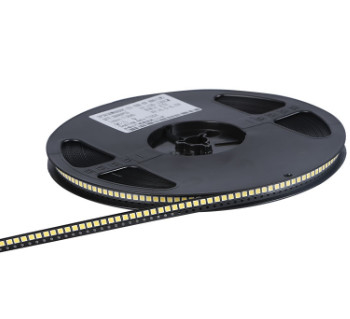

Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Productproces:
