Naam: | SMD-LEIDENE 3030 witte kleur | nput Voltage (V): | 6V |
---|---|---|---|
Lichtstromen (lm): | 155-165lm | Toepassing: | Projectielamp |
Kleur die index teruggeven (Ra): | 80 | GDT: | 6500K |
Macht: | 1W | Garantie (Jaar): | 2 jaar |
Werktijden (uren): | 20000 | Werkende temperatuur (℃): | -40-85 |
Hoog licht: | driverless geleide spaander 3030,De driverless geleide spaander van SMD,de 6V geleide spaander groeit licht |
Toepassingsinleiding:
De projectielamp is een lamp de waarvan verlichting op de aangewezen verlichte oppervlakte hoger is dan dat van het omringende milieu. Ook genoemd geworden schijnwerper. Gewoonlijk, kan het in om het even welke richting streven en heeft een structuur die niet door klimatologische omstandigheden wordt beïnvloed. Het wordt hoofdzakelijk gebruikt voor de plaatsen van de groot-gebiedsverrichting, mijnen, de bouwoverzichten, stadions, viaducten, monumenten, parken, bloembedden, enz. Daarom bijna kunnen alle in openlucht gebruikte lampen van de groot-gebiedsverlichting als projectielampen worden beschouwd. De hoek van de uitgaande straal van de projectielamp is breed en smal, met een variatiewaaier van 0 ° ~ 180 °, waaronder de straal bijzonder smal is wordt genoemd het zoeklicht.

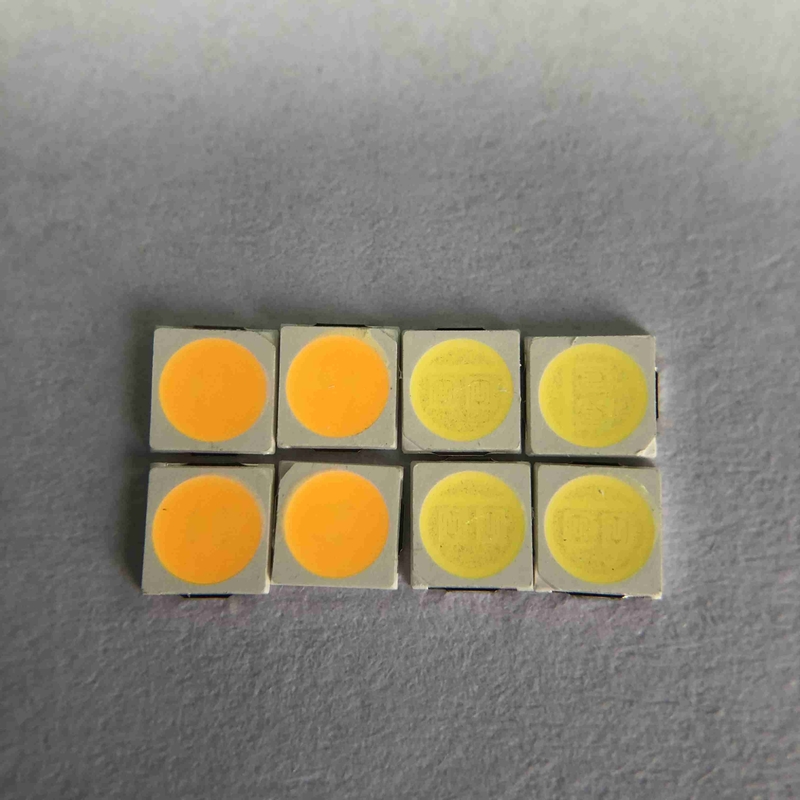

3030 Hoge lumen6v 150MA LEIDENE SPAANDER voor straatlantaarn die het lichte licht van de tunnel lichte vloed ontgint
Snelle details:
Inputvoltage (V): | 6V |
Garantie (Jaar): | van 2 jaar |
Type: | Smd Geleide Spaander 3030 |
De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
Lichtgevende Doeltreffendheid (lm/w): | 155-165LM |
Levensduur (uren): | 50000 |
Werktijden (uren): | 20000 |
Chip Material: | INGAN |
Het uitzenden van Kleur: | Warm Wit/Natuurlijk White/COOL-WIT |
Macht: | 1W |
Het bekijken Hoek (°): | 120 Graad |
Kleur die Index (Ra) teruggeven: | 80 |
Kleurentemperatuur: | 2700-6500K |
Plaats van Oorsprong: | Suzhou, jiangsu |
Toepassing: | straatlantaarn |
Pakkettype: | Suface zet Pakket op |
Voorwaartse Stroom: | 150MA |
Grootte: | 3.0*3.0*0.6mm |
Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Absolute Maximumclassificaties:
Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
Voorwaartse Stroom | ALS | 150 | mA |
Omgekeerd Voltage | Vr | 5 | V |
Gepulseerde vooruit Stroom | IFP* | 180 | mA |
Machtsdissipatie | PD | 1.0 | W |
Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
Opslagtemperatuur | TST | -40~85 | ℃ |
Elektrostatische Lossing | ESD | 2000 (HBM) | V |
Verbindingstemperatuur | Tj | 120 | ℃ |
LEIDENE Thermische weerstand | Rth s-j | 33 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest:
Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
Het levenstest | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
Op hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
Lage Temperatuur | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Oordeelcriteria | ||||
Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
