| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 2835 |
| Min. bestelaantal: | 4000pcs |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| naam: | SMD-LEIDENE 2835 rode kleur | TOEPASSING: | MOTO-STOPLICHT |
|---|---|---|---|
| nput Voltage (V): | 3v | Macht: | 150mA |
| Lichtstromen (lm): | 60-65 lm | (NM): | 620-625nm |
| Garantie (Jaar): | 2 jaar | Werktijden (uren): | 20000 |
| Werkende temperatuur (℃): | -40-85 | Het bekijken Hoek (°):: | 120 |
| Markeren: | 3V geleide Spaander 2835,Geen Verontreiniging 2835 LEIDENE Spaander,Rode 2835 LEIDENE Spaander |
||

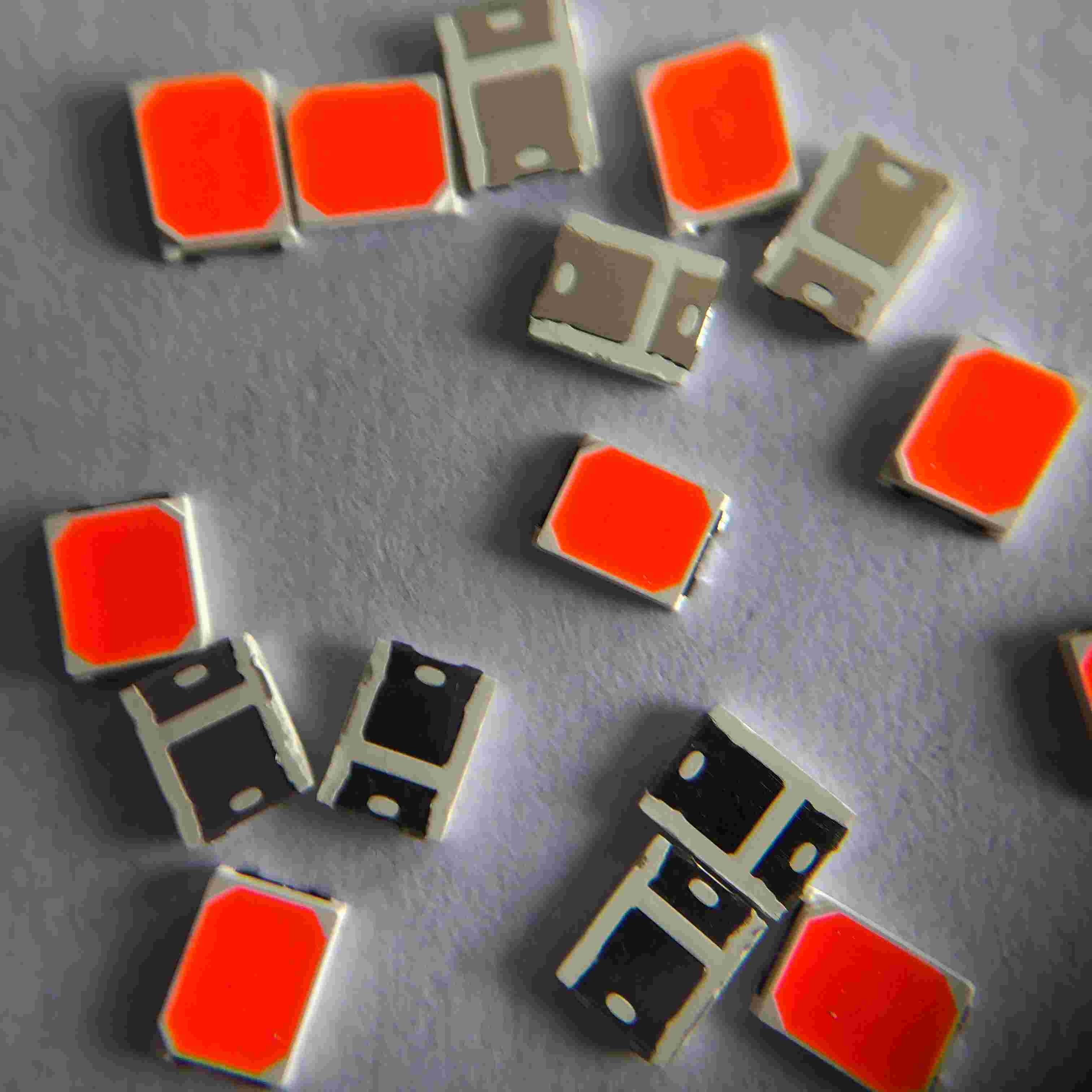

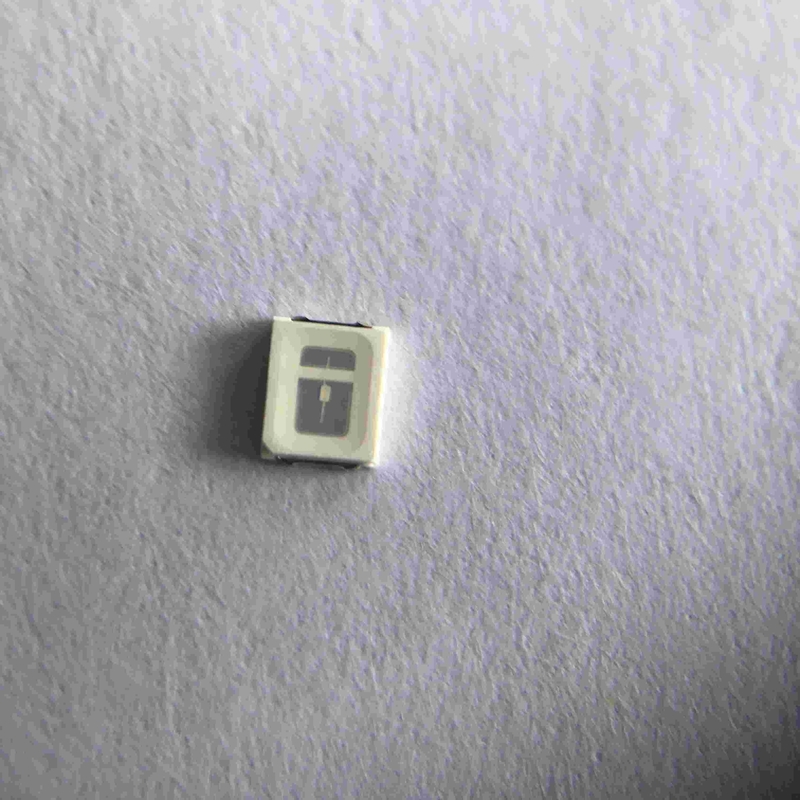

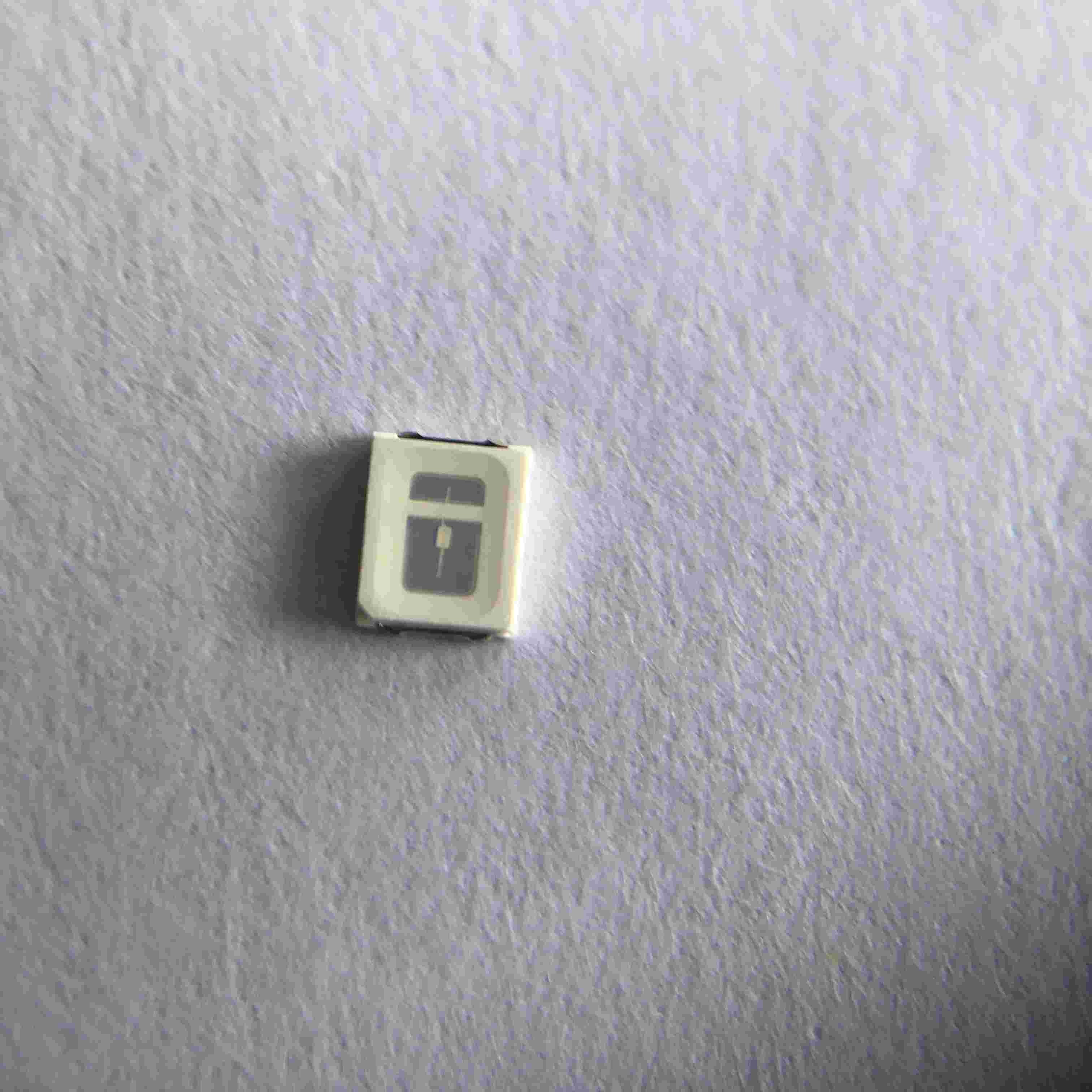

3V 2835 de Rode Auto Met lange levensuur Brakelight van Chip Bright Led No Pollution
Toepassingsinleiding:
Het stoplicht is het licht dat vordert wanneer het voertuig remt. Het is over het algemeen rood, wat erachter als waarschuwing aan de voertuigen dient; Bovendien kan het stoplicht het voorkomen van uiteindebotsing effectief verhinderen en verkeersongevallen verminderen.
Snelle details:
| Inputvoltage (V): | 3V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 2835 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 60-65lm |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | Rood |
| Macht: | 0.5W |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeven: | 80 |
| Kleurentemperatuur: | 620-625NM |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | Huishoudapparaten en verkeerslichten |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 150MA |
| Grootte: | 2.8*3.5*0.65mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Absolute Maximumclassificaties:
| Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
| Voorwaartse Stroom | ALS | 150 | mA |
| Omgekeerd Voltage | Vr | 5 | V |
| Gepulseerde vooruit Stroom | IFP* | 180 | mA |
| Machtsdissipatie | PD | 0,5 | W |
| Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
| Opslagtemperatuur | TST | -40~85 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LEIDENE Thermische weerstand | Rth s-j | 33 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest:
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Oordeelcriteria | ||||
| Voorwaarts Voltage VF | VF-maximum-Verhoging < 1=""> | |||
| Omgekeerd Huidig IRL | De maximum-Verhoging van IRL < IRmax=""> | |||
| Lichtgevende Intensiteit IV | IV Bederf < 40=""> | |||
|
※ Soldeer bekwaamheidsproefcriteria: de dekking is niet minder dan 95% Nota: De meting zal worden genomen nadat de geteste steekproeven zijn teruggekeerd naar normale omringende voorwaarden (over het algemeen na twee uren) |
||||
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
