| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 CE ROHS |
| Modelnummer: | 2835 |
| Min. bestelaantal: | 4000pcs |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD-LEIDENE 2835 witte kleur | Toepassing: | het licht van de het onderwijsruimte |
|---|---|---|---|
| GDT: | 4800-5200k | nput Voltage (V): | 3V |
| Macht: | 60ma | Lichtstromen (lm): | 28-30 lm |
| Garantie (Jaar): | 2 jaar | Werktijden (uren): | 20000 |
| Werkende Temperatuur (℃): | -40-85 | Het bekijken Hoek (°):: | 120 |
| Markeren: | Comfortabele SMD-LEIDENE 2835 0.2w,LEIDENE van 3v SMD 2835 0.2w,Hoge Kleur die SMD-leiden 2835 teruggeven |
||

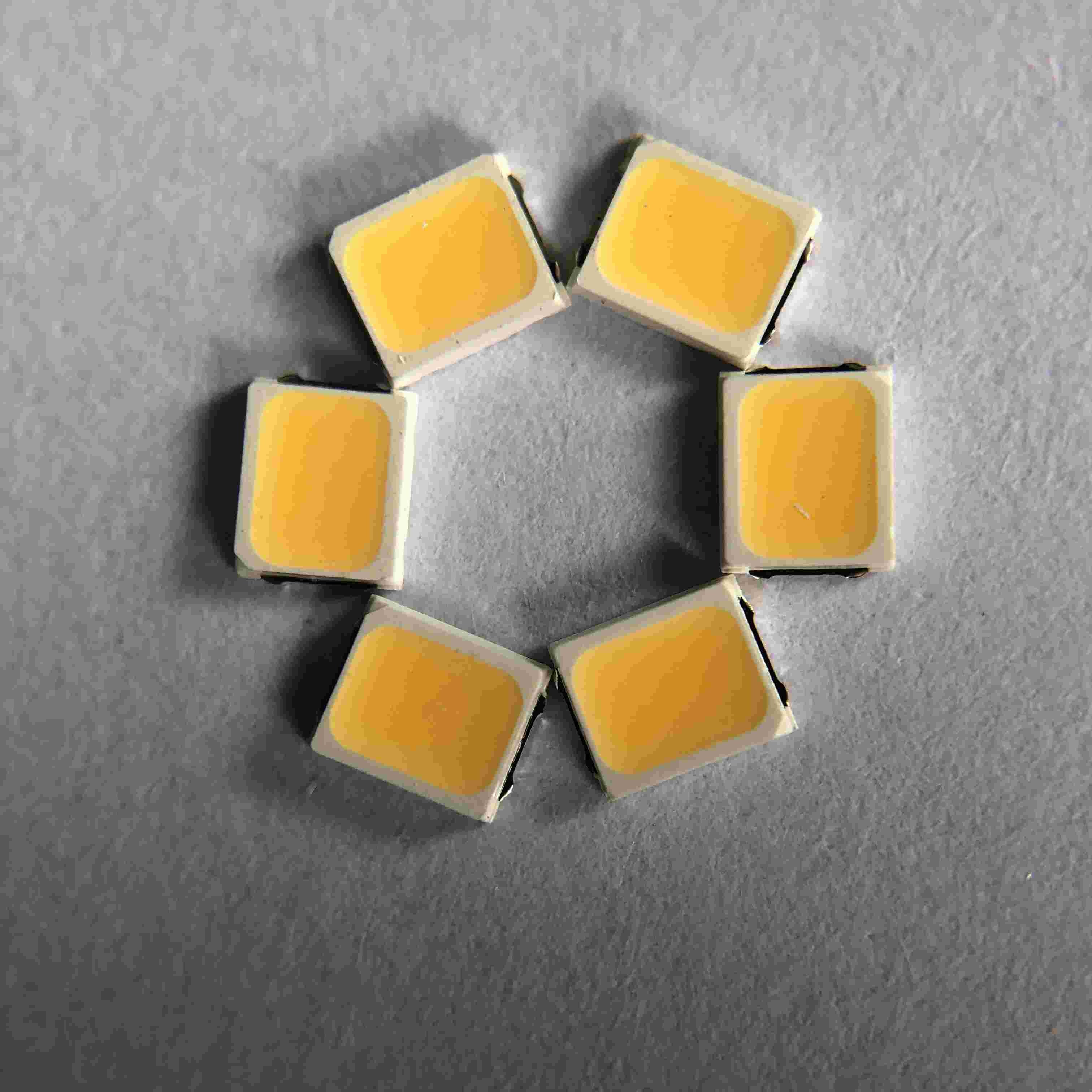

Hoge Kleur die Index maken Comfortabel Licht het Spectrumlicht van 3v 0.2w 4800-5200k
Toepassingsinleiding:
De hoek is minder dan 16. De traditionele fluorescente lampen of de LEIDENE buizen worden direct blootgesteld en op het plafond geïnstalleerd. Het licht wordt direct ontworpen zonder enig secundair optisch ontwerp. Wanneer de studenten in het klaslokaal zitten en het bord bekijken, zal het sterke licht van veelvoudige die buizen op het plafond worden geïnstalleerd aan de ogen (vooral de studenten die in het midden en het achtergedeelte van het plafond zitten) worden ontworpen. Na oud, zal het sterk ongemak, opbrengst vage ogen, dubbele schaduwen, veroorzaken en zal ernstig visiemoeheid, na verloop van tijd, het veroorzaakt grote schade aan visie beïnvloeden. De lamp van de de ogenbescherming keurt de eenvormige verspreiding van secundair optisch licht en net optisch ontwerp goed, en het licht zal direct niet de ogen onder verticale verlichting bestralen.
Snelle details:
| Inputvoltage (V): | 3V |
| Garantie (Jaar): | van 2 jaar |
| Type: | Smd Geleide Spaander 2835 |
| De dienst van verlichtingsoplossingen: | Verlichting en schakelschemaontwerp |
| Lichtgevende Doeltreffendheid (lm/w): | 28-30lm |
| Levensduur (uren): | 50000 |
| Werktijden (uren): | 20000 |
| Chip Material: | INGAN |
| Het uitzenden van Kleur: | witte kleur |
| Macht: | 0.2W |
| Het bekijken Hoek (°): | 120 Graad |
| Kleur die Index (Ra) teruggeven: | 95 |
| Kleurentemperatuur: | 4800-5200k |
| Plaats van Oorsprong: | Suzhou, jiangsu |
| Toepassing: | de lichten van de het onderwijsruimte |
| Pakkettype: | Suface zet Pakket op |
| Voorwaartse Stroom: | 60MA |
| Grootte: | 2.8*3.5*0.65mm |
| Verpakking: | 4000 PCs/Broodje |
Productspecificatie:
Pakketstructuur:
Cijfer: 0.2W middelhoogvermogen dun reeksschakelschema
Tolerantie: ±0.2mm tenzij anders vermeld
Elektroden: Ag de Legering van het Platerenkoper
Het inkapselen van Hars: Siliciumhars
Pakket: Hittebestendig Polymeer
Absolute Maximumclassificaties:
| Punt | Symbool | Absolute Maximumclassificaties | Eenheid |
| Voorwaartse Stroom | ALS | 60 | mA |
| Omgekeerd Voltage | Vr | 5 | V |
| Gepulseerde vooruit Stroom | IFP* | 80 | mA |
| Machtsdissipatie | PD | 0,2 | W |
| Werkende Temperatuur | BOVENKANT | -40~85 | ℃ |
| Opslagtemperatuur | TST | -40~85 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
| Verbindingstemperatuur | Tj | 120 | ℃ |
| LEIDENE Thermische weerstand | Rth s-j | 30 | ℃/W |
Typische Elektro-optische karakteristieken:
Van de LEIDENE de Lijst Betrouwbaarheidstest:
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) | Ac/Re |
| Het levenstest | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Op hoge temperatuur | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Lage Temperatuur | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 | 0/1 |
|
De Test van het impulsleven
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 | 0/1 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Verpakking:
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet.
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan;
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar;
Het geadviseerde terugvloeiing het solderen profiel zoals volgend;
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productieproces:
