| Plaats van herkomst: | Suzhou |
|---|---|
| Merknaam: | PHOENIX |
| Certificering: | LM80 ISO-9001 ROHS |
| Modelnummer: | 1808 |
| Min. bestelaantal: | 5000pcs |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 4000PCS /ROLL |
| Levertijd: | 7-10 DAGEN |
| Betalingscondities: | Western Union, MoneyGram, T/T |
| Levering vermogen: | 800KK PER MAAND |
| Naam: | SMD-LEIDENE 1808 witte kleur | GDT: | 2700K 3000K 6000K |
|---|---|---|---|
| nput Voltage (V): | 3v | Lichtstromen (lm): | 6-9lm |
| Garantie (Jaar): | 2 jaar | Macht: | 0.06W |
| Werktijden (uren): | 20000 | Kleur die Index teruggeven (Ra): | 80 |
| Werkende Temperatuur (℃): | -40-85 | Lamp lichtgevende efficiency (lm/w): | 140 |
| Markeren: | 2700K leiden 1808,Kleine Huishoudapparatenleiden 1808,SMD-Pakketleiden 1808 |
||

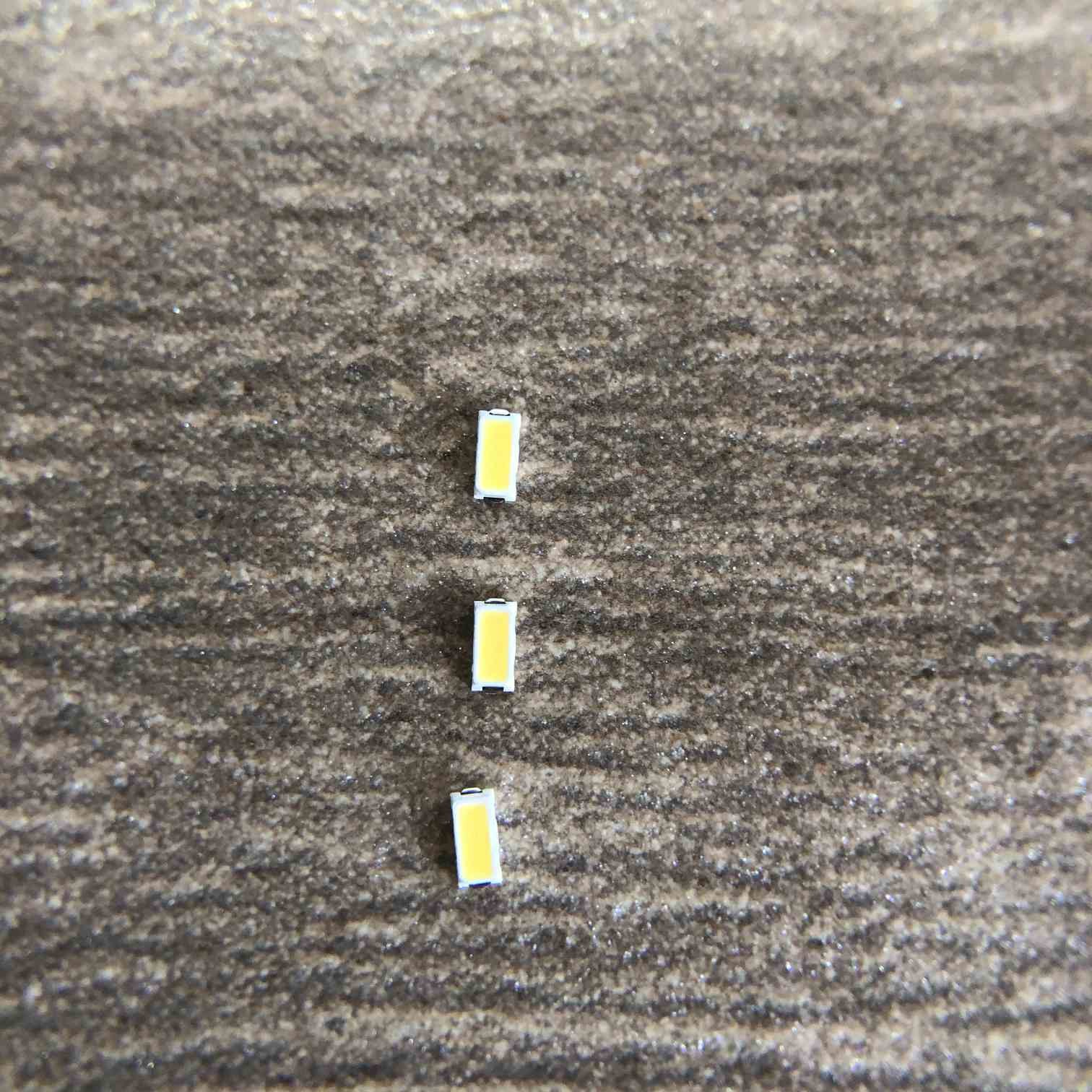

Mini Led And Longlife 1808 vraagt Kleine Huishoudapparaten aan.
Ruwheid: Leiden is volledig ingekapseld in siliconevet, dat sterker is dan bollen en fluorescente buizen. Er is geen los deel in het lamplichaam, dat geleide niet gemakkelijk om maakt worden beschadigd.
1808 zijn één van de rijpste LEIDENE verpakkende producten in de automobielindustrie, die volledig voor zijn compacte grootte en betrouwbaarheid is geverifieerd. Het is vooral geschikt voor een verscheidenheid van LEIDENE verpakkingsnormen. 1608 zijn beschikbaar in vele versies met verschillende kleur en helderheidsniveaus.
Pakketstructuur:
4.Absolute maximumclassificaties (Ta=25℃)
| Parameter | Symbool | Eenheid | |
| Classificatie | |||
| Machtsdissipatie | Pd | 60 | mw |
| Voorwaartse Stroom | ALS | 20 | mA |
| De piek door:sturen Stroom | IFP | 30 | mA |
| Werkende Temperatuur | Topr | -30~85 | ℃ |
| Opslagtemperatuur | Tstg | -30~100 | ℃ |
| Verbindingstemperatuur | Tj | 105 | ℃ |
| Elektrostatische Lossing | ESD | 2000 (HBM) | V |
5.Electrical en optische kenmerken (Ta =25℃)
| Parameter | Symbool | Beproevingsomstandigheid | Min | Type | Maximum | Eenheid |
| Voorwaarts Voltage | VF | IF=20mA | 2.7 | - | 3.3 | V |
| Lichtstromen | ф | IF=20mA | 6 | - | 9 | LM |
| Kleurentemperatuur | GDT | IF=20mA | 2500 | - | 6500 | K |
| Omgekeerde stroom | VR | VR=7V | 0 | μA | ||
| Kleur die Index uittrekken | Ra | IF=20mA | 90 | - | ||
| Weergevenhoek | 2θ1/2 | IF=20mA | 120 | gr. | ||
6.Typical elektro-optische Karakteristieken (Ta=25℃)
| Parameter | Symbool | Beproevingsomstandigheid | Min | Type | Maximum | Eenheid |
| Voorwaarts Voltage | VF | IF=20mA | 2.7 | - | 3.3 | V |
| Lichtstromen | ф | IF=20mA | 6 | - | 9 | LM |
| Kleurentemperatuur | GDT | IF=20mA | 2500 | - | 6500 | K |
| Omgekeerde stroom | VR | VR=7V | 0 | μA | ||
| Kleur die Index uittrekken | Ra | IF=20mA | 90 | - | ||
| Weergevenhoek | 2θ1/2 | IF=20mA | 120 | gr. | ||
Typische Elektro-optische Karakteristieken (Ta=25℃)
Weelderige lijst
IV Rang:
| Min | Maximum | Eenheid | Voorwaarde |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VF rangschik:
| Min | Maximum | Eenheid | Voorwaarde |
| 2.7 | 2.8 | V | IF=20mA |
| 2.8 | 2.9 | ||
| 2.9 | 3.0 | ||
| 3.0 | 3.1 | ||
| 3.1 | 3.2 |
Betrouwbaarheidstest
| Testpunt | Beproevingsomstandigheden | Norm | Qty (PCs) |
| Het levenstest | 25℃, 1000Hrs@150mA | / | 20 |
| Op hoge temperatuur | 85℃, 1000Hrs@150mA | / | 20 |
| Lage Temperatuur | -40℃, 1000Hrs@150mA | / | 20 |
| Hoge Vochtigheidshitte |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Lage Temperatuuropslag | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Opslag op hoge temperatuur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Temperatuurcyclus | (- 40 ' C 30mins --25 ' C (5mins)--100 ' C (30mins), Temperaturen veranderend tarief: 3+/0.6 ' C/min) |
JEITA ED-4701 100 105 |
20 |
| Thermische Schok | -40 ' C (15mins) --100 ' C (15mins), veranderende tijd <5mins> | Mil-std-202G | 20 |
| De Test van het impulsleven | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| ESD Test (HBM) | 2000V, 200V/Step, door:sturen & keer Test om beide 3times |
AEC (Q101-001) |
20 |
| Het solderen Weerstand |
260±5℃, 10S, 3times Voorbehandeling 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Terugvloeiing IV Bederf |
260±5℃, 10S, 1time Voorbehandeling 30℃, 70%RH, 168Hours |
/ | 20 |
Voorzichtigheid:
Het ingekapselde materiaal van LEDs is silicone. Daarom heeft LEDs een zachte oppervlakte op
Bovenkant van pakket. De druk aan de hoogste oppervlakte zal invloed aan de betrouwbaarheid van LEDs zijn. De voorzorgsmaatregelen zouden moeten worden genomen om de sterke druk op het ingekapselde deel te vermijden. Zo wanneer zou het gebruik de verbeterende pijp, de druk op de siliconehars juist moeten zijn.
Soldeerbout:
Wanneer hand het solderen, de temperatuur van het ijzer minder dan 300℃ 3 seconden moet
Het handsoldeersel zou gedaane keer moeten zijn slechts één
SMT-Terugvloeiing het Solderen Instructies SMT:
Terugvloeiing het solderen zou niet meer dan twee keer moeten worden gedaan
Wanneer het solderen, belast geen LEDs tijdens het verwarmen zwaar
Het geadviseerde terugvloeiing het solderen profiel zoals volgend
Producteigenschappen:
Keur goede kwaliteitsspaander en kader, antistatische goede ultra goed lage stabiliteit - vermindering
Hoge lage helderheid, - verminderings het hoge kleur teruggeven
Minimum 70,80,90 95 CRI-opties
Sterk lassen en goed stabiliteits undead licht
Productreeks en bedrijfembleem op de voorzijde
De Certificatie van Ce ROHS LM80
Productproces:
